Ripiano evaporatore a tubo nudo in acciaio

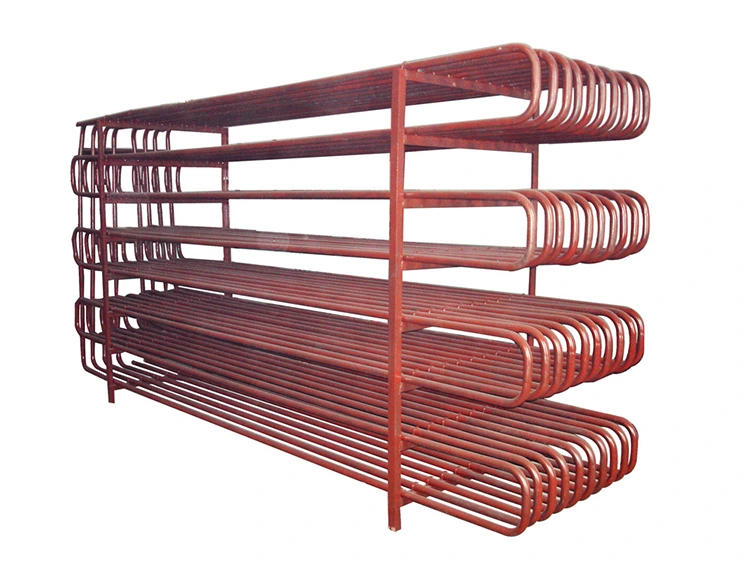

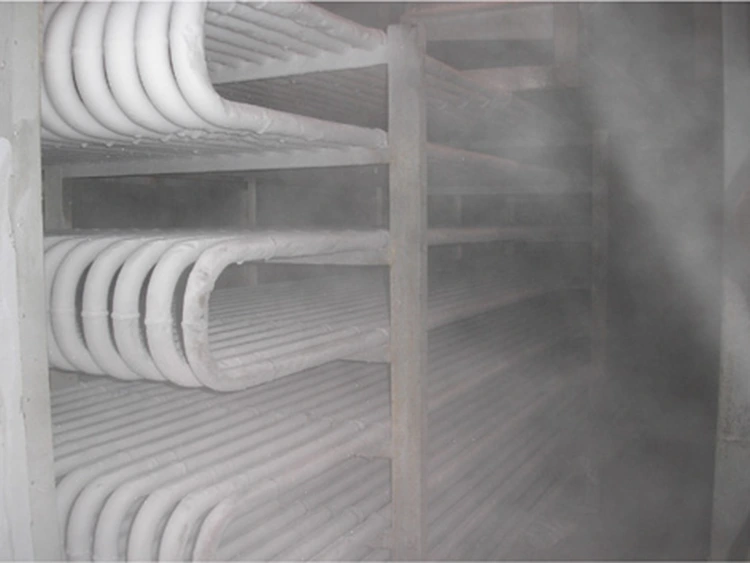

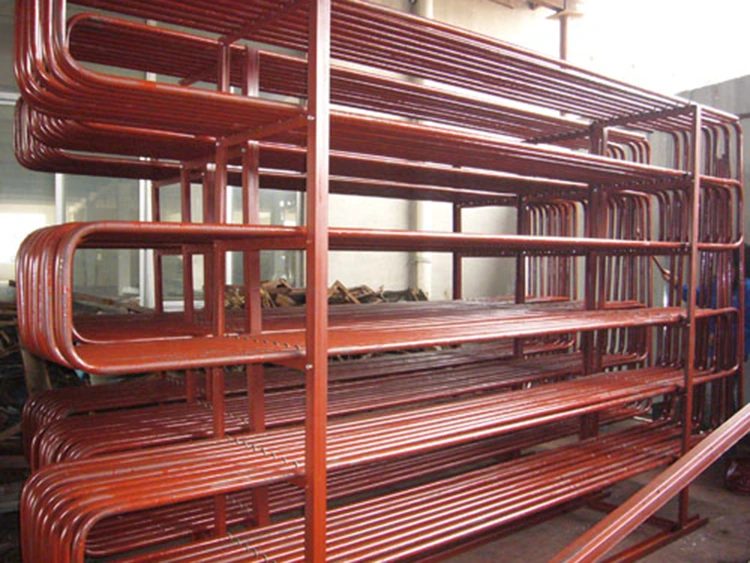

Il ripiano per evaporatore a tubo nudo in acciaio di Lynxcool è un sistema di evaporatore statico durevole e di lunga durata costituito da più strati di tubi paralleli in acciaio nudo collegati da curve di ritorno a forma di U alle estremità, il tutto saldato su un robusto telaio in acciaio. Il refrigerante evapora direttamente all'interno dei tubi di acciaio, che fungono contemporaneamente sia da superficie di raffreddamento che da scaffalatura portante; i pallet o i prodotti vengono posizionati direttamente su di essi, facilitando un trasferimento di calore altamente efficiente.

Rispetto agli evaporatori a piastre di alluminio o alettati, questa struttura in tubi di acciaio offre una resistenza superiore agli urti e alla flessione, non richiede saldature di precisione e vanta un'elevata capacità di carico, che la rende ideale per lo stoccaggio di pallet per carichi pesanti, impianti di conservazione frigorifera su larga scala e impianti di lavorazione dei prodotti ittici. Il suo design senza ventola e a convezione naturale offre un effetto di refrigerazione caratterizzato da un consumo energetico pari a zero, livelli elevati di umidità e fluttuazioni minime della temperatura.

Luogo di produzione: Qingdao, Cina

Tipi di celle frigorifere applicabili: celle frigorifere refrigerate con ammoniaca, stive per pesci, congelatori rapidi, impianti di stoccaggio della carne

Materiale: acciaio al carbonio

Durata utile: 20–40 anni

Parametri tecnici

Ogni ripiano per evaporatore a tubo nudo in acciaio viene sottoposto a test di pressione presso il nostro stabilimento in Cina ed è accompagnato da rapporti completi su ispezione di qualità, saldature e materiali, nonché da un manuale di installazione e manutenzione.

In quali campi può essere utilizzato questo prodotto?

1. Conservazione frigorifera dell'ammoniaca su larga scala e refrigerazione pallettizzata

La scaffalatura per evaporatore a tubo nudo in acciaio è adatta per lo stoccaggio di carne, latticini, pesce e alimenti surgelati, e può ospitare sia configurazioni a pallet intero che a mezzo pallet. È dotato di un raffreddamento ad evaporazione diretta dell'ammoniaca altamente efficiente ed è progettato per resistere a carichi pesanti.

2. Stive dei pescherecci

Ideale per la refrigerazione di pesce intero, blocchi di pesce e pesce salato, questo sistema è progettato per resistere alle vibrazioni dello scafo e alla corrosione dell'acqua di mare. Le opzioni di trattamento superficiale includono la zincatura a caldo o il rivestimento epossidico.

3. Celle frigorifere e di surgelazione delle carni

Progettato per lo stoccaggio di carne bovina e suina sezionata, appesa a ganci o posizionata su pallet, questo sistema vanta una capacità di carico significativamente superiore a quella degli evaporatori a piastre di alluminio o alettati, fornendo allo stesso tempo un eccellente raffreddamento per convezione naturale.

4. Ammodernamento e sostituzione di celle frigorifere

Adatta per sostituire gli evaporatori obsoleti, questa soluzione offre dimensioni personalizzate, spessore delle pareti migliorato e moderne interfacce di connessione per la refrigerazione.

5. Vasche di raffreddamento della salamoia ed evaporatori ad immersione

Dotato di tubi in acciaio immersi direttamente nel liquido di raffreddamento della salamoia, questo sistema garantisce uno scambio termico altamente efficiente. Costruito in acciaio al carbonio compatibile sia con ammoniaca che con salamoia, è disponibile in design personalizzati.

Caratteristiche tecniche principali

1. Struttura del tubo d'acciaio saldato: integra le funzioni portanti e di refrigerazione; offre una durata di servizio di 20-40 anni, eliminando i problemi di vulnerabilità associati alle piastre in alluminio.

2. Compatibilità con la refrigerazione dell'ammoniaca: costruito in acciaio al carbonio resistente alla corrosione dell'ammoniaca, che lo rende ideale per l'uso in impianti di conservazione frigorifera a base di ammoniaca su larga scala e stive per pesci.

3. Sbrinamento a gas caldo: il metodo preferito per i sistemi ad ammoniaca; riutilizza l'energia del compressore, garantendo un'elevata efficienza energetica.

4. Raffreddamento a convezione naturale: non richiede ventole, mantenendo così elevati livelli di umidità e riducendo al minimo le fluttuazioni di temperatura.

5. Design per carichi pesanti: supporta una capacità di carico di 200–2.000 kg per livello, consentendo il posizionamento diretto dei pallet.

6. Trattamento anticorrosivo: presenta zincatura a caldo o vernice anticorrosione epossidica, personalizzata per adattarsi a condizioni ambientali specifiche.

Perché scegliere i ripiani per evaporatore a tubo nudo in acciaio Lynxcool?

1. Certificazione della saldatura di recipienti a pressione: saldati da professionisti certificati in conformità con ASME IX, EN 287 e GB 150. Ogni unità viene testata idraulicamente prima della spedizione.

2. Dimensioni di conservazione frigorifera personalizzate: progettate per adattarsi al layout della cella frigorifera, all'altezza del pallet e alla configurazione delle tubazioni.

3. Competenza nel sistema di ammoniaca: ottimizzato per pressione di evaporazione, cicli di sbrinamento, ritorno dell'olio e distribuzione di liquidi.

4. Esperienza nell'industria marittima e pesante: adatto per pescherecci e uso industriale, con design antivibrante e anticorrosione, conforme agli standard di classificazione.

5.Prezzi competitivi in ​​Cina: costi inferiori del 20–35% rispetto a prodotti europei comparabili con qualità costante.

Domande frequenti

D: Qual è la differenza tra scaffalature in tubi di acciaio e scaffalature piatte in alluminio?

R: Entrambi utilizzano evaporatori senza ventola. Le scaffalature in tubi di acciaio utilizzano più tubi di acciaio come struttura di supporto e canali di flusso del refrigerante: la sua struttura robusta e il peso maggiore lo rendono ideale per merci pallettizzate, sistemi di refrigerazione ad ammoniaca e ambienti marini. Le scaffalature piatte in alluminio utilizzano una superficie piana e liscia: il suo peso leggero le rende più adatte per lo stoccaggio di prodotti a fondo piatto come filetti di pesce, imballaggi pallettizzati o prodotti farmaceutici, e hanno anche un'eccellente conduttività termica. Lynxcool produce entrambi i tipi di scaffalature e fornisce consulenza professionale sulla selezione in base a scenari applicativi specifici.

D: Perché per le scaffalature per la refrigerazione dell'ammoniaca viene generalmente utilizzato l'acciaio al carbonio, anziché l'alluminio?

R: L'acciaio ha una resistenza alla trazione e allo snervamento più elevata, consentendo l'uso di tubi di diametro inferiore quando si sopportano carichi pesanti (500–1.000 kg per strato). L'alluminio viene generalmente utilizzato per merci più leggere; e il rame, a causa della sua incompatibilità con l'ammoniaca, non viene mai utilizzato nei sistemi di refrigerazione ad ammoniaca.

D: Qual è il principio di funzionamento dello sbrinamento ad ammoniaca a caldo?

R: Il vapore di ammoniaca ad alta temperatura proveniente dal compressore scorre attraverso le tubazioni all'interno del rack, sciogliendo la brina rilasciando calore latente. L'ammoniaca liquida condensata ritorna quindi al sistema di refrigerazione. L'intero ciclo di sbrinamento dura in genere 20-45 minuti ed è più efficiente dal punto di vista energetico rispetto allo sbrinamento elettrico.

D: Quale processo di trattamento superficiale è consigliato per gli ambienti marini o le stive refrigerate dei pescherecci?

R: Consigliamo una combinazione di "zincatura a caldo + rivestimento anticorrosivo a doppio strato": applicare prima un primer epossidico ricco di zinco, quindi applicare uno strato superiore epossidico ad alto spessore. Se l'ambiente di applicazione è estremamente difficile, si consiglia di aggiungere un ulteriore strato di finitura poliuretanica o poliurea. Le specifiche anticorrosione specifiche devono essere personalizzate in base al tipo di nave e alle effettive condizioni operative.

D: Potete fornire rack sostitutivi in ​​base alle dimensioni delle apparecchiature esistenti?

R: Sì. Si prega di fornire le dimensioni specifiche dei rack esistenti, il tipo di refrigerante utilizzato e informazioni dettagliate sulle interfacce di connessione. Lynxcool creerà quindi disegni dimensionali basati su queste informazioni e li invierà al cliente per conferma prima di iniziare la produzione. Il ciclo di produzione (tempi di consegna) è generalmente di 5-9 settimane.

D: Gli scaffali supportano merci pallettizzate?

R: Sì. Offriamo scaffalature compatibili con pallet standard, che possono ospitare pallet da 800×1.200 mm o 1.000×1.200 mm. Gli scaffali standard hanno una capacità di carico nominale di 500–1.500 kg per ripiano; per carichi superiori a 2.000 kg offriamo anche soluzioni personalizzate strutturalmente rinforzate. Per progetti personalizzati non standard, forniremo i calcoli meccanici strutturali corrispondenti.

D: Dove vengono prodotti questi ripiani per evaporatore a tubo nudo in acciaio? Quali standard di qualità soddisfano?

R: Questi prodotti sono progettati e realizzati nella nostra fabbrica in Cina, che è certificata con il sistema di gestione della qualità ISO 9001. La garanzia della qualità (QA) copre saldatori certificati, test sui materiali, test idrostatici al 100%, ispezione della superficie e verifica dimensionale. Tutti i documenti rilevanti verranno consegnati insieme alla merce.
