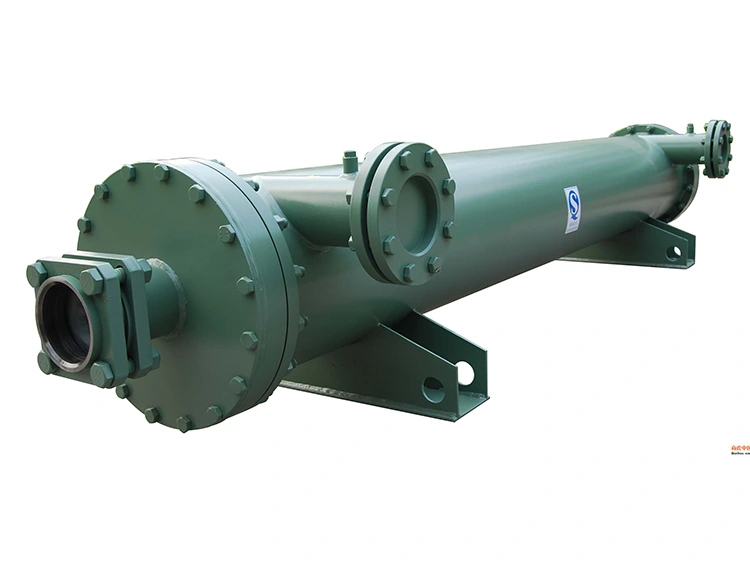

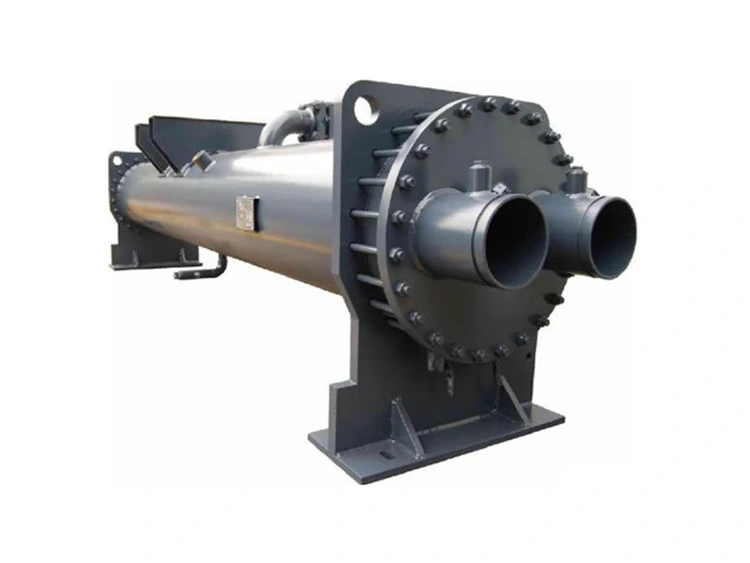

Evaporatore a fascio tubiero

L'evaporatore a fascio tubiero è il tipo di evaporatore preferito per i sistemi con capacità di raffreddamento superiore a 50 kW, dove la sua elevata massa termica, la tolleranza ai fluidi di processo sporchi o corrosivi e la facilità di manutenzione meccanica gli conferiscono vantaggi decisivi rispetto alle alternative a piastre, serpentine o piastre brasate. Lynxcool progetta e produce ogni evaporatore a fascio tubiero in base ai requisiti termici e di pressione specifici del progetto, con codici di progettazione che coprono GB 151, ASME Sezione VIII Div. 1, e PED 2014/68/UE.

La compatibilità standard dei refrigeranti include ammoniaca (R717), CO₂ (R744), miscele HFC (R22, R404A, R507A, R134a, R410A) e miscele HFO/HFC di nuova generazione (R448A, R449A, R452A). Sono disponibili specifiche dei materiali personalizzati per circuiti transcritici a CO₂ ad alta pressione e per fluidi di processo diversi dalla chimica standard di acqua/glicole.

Parametri tecnici

Ambito di applicazione

Refrigerazione industriale

•Serbatoi frigoriferi e refrigeratori per magazzini refrigerati: circuiti allagati con R717 o R744

•Circuiti glicole di surgelazione e surgelazione a spirale: evaporazione della salamoia a bassa temperatura fino a -55 °C

•Unità refrigeratori a vite con pacco di ammoniaca: configurazioni DX o lato mantello allagato

•Sistemi booster transcritici a CO₂: attività di raffreddamento del gas ad alta pressione ed evaporatore

Raffreddamento di processo e industriale

•Raffreddamento della camicia del reattore chimico: fasci tubieri in titanio o 316L resistenti alla corrosione

•Circuiti ad acqua refrigerata per stampaggio ad iniezione ed estrusione di materie plastiche

•Serbatoi di fermentazione per alimenti e bevande e circuiti di raffreddamento del pastorizzatore

•Raffreddamento di processi in camere bianche farmaceutiche con finiture superficiali compatibili con GMP

•Raffreddamento secondario del circuito di glicole del data center (design ad alta portata e basso ΔT)

HVAC e teleraffreddamento

•Grandi cilindri centrifughi e refrigeratori a vite: sostituiscono i componenti OEM o sono aggiornati in modo autonomo

•Stazioni di scambiatori di calore per teleraffreddamento: servizi acqua-acqua o refrigerante-acqua

•Circuiti ibridi free-cooling: evaporatori con recupero di acqua calda ad alta pressione

Caratteristiche tecniche principali

1.  Configurazione Flooded e DX Shell-Side

Lynxcool progetta l'evaporatore a fascio tubiero in configurazioni lato mantello allagato o ad espansione diretta (DX). Gli evaporatori allagati mantengono un livello di refrigerante liquido attraverso l'intero fascio tubiero, massimizzando la superficie bagnata e fornendo coefficienti di trasferimento di calore complessivi (U) superiori del 20 – 35% rispetto a DX con la stessa geometria del tubo. Sono la scelta standard per i sistemi ad ammoniaca e i refrigeratori a vite HFC di grandi dimensioni. Le configurazioni DX vengono applicate laddove la minimizzazione della carica liquida è fondamentale: zone di sicurezza CO₂, sistemi HFO a basso GWP o refrigeratori modulari dove il controllo dell'inventario del refrigerante è un requisito normativo.

2.  Geometria della superficie del tubo migliorata

I tubi di rame standard sono specificati con un profilo scanalato internamente (micro-aletta) sul lato acqua/processo, aumentando l'area bagnata interna del 60 – 80% rispetto a un foro liscio e inducendo turbolenza a numeri di Reynolds inferiori. La superficie esterna del lato refrigerante utilizza un profilo a alette basse (26 fpi) che aumenta l'area di ebollizione nucleata e riduce l'insorgenza di disidratazione. Per le applicazioni allagate con ammoniaca, vengono utilizzati tubi esterni lisci per evitare il trascinamento di liquidi: il diametro di partenza della bolla più grande di NH₃ trae vantaggio da una superficie esterna non ostruita.

3.  Disposizione del tubo multi-passaggio

I design a passaggio singolo riducono al minimo la caduta di pressione nelle applicazioni ad alto flusso e basso ΔT (raffreddamento di data center, teleraffreddamento). I design a due e quattro passaggi aumentano la velocità lato tubo a portate inferiori, mantenendo il flusso turbolento (Re > 10.000) e coefficienti di film elevati anche a carico parziale. La configurazione del passaggio viene selezionata durante la progettazione termica per soddisfare contemporaneamente gli obiettivi ΔT, caduta di pressione ed energia della pompa specifici del progetto.

4.  Ingegneria dei recipienti a pressione e conformità alle norme

Ogni guscio dell'evaporatore a fascio tubiero è fabbricato da una piastra di recipiente a pressione certificata (Q345R o SA-516 Gr.70), testata radiograficamente sulle giunture longitudinali (RT Grado II) e sottoposta a prova idrostatica a 1,25× pressione di progetto prima dell'isolamento. I giunti tra tubo e piastra tubiera sono espansi a rulli e saldati a tenuta per il servizio con ammoniaca. Su richiesta è disponibile l'ispezione di terze parti da parte di CCS, TÜV o Bureau Veritas. Con ogni unità vengono forniti rapporti completi sui test sui materiali (MTR), mappe di saldatura e certificati di prova di pressione.

5.  Protezione dalla corrosione e flessibilità dei materiali

La protezione dalla corrosione sul lato guscio è inerente all'ambiente del fluido refrigerante. Il materiale del lato tubo è selezionato per adattarsi al fluido di processo: rame TP2 standard per acqua refrigerata pulita; Acciaio inossidabile 316L per acidi delicati, acqua clorata o circuiti per uso alimentare; titanio grado 2 per acqua di mare, acqua salmastra o attività chimiche aggressive; cupronichel 90/10 per applicazioni marine. Il materiale della piastra tubiera è abbinato alla lega del tubo per eliminare l'accoppiamento galvanico.

6.  Assemblaggio e test in fabbrica

Ogni evaporatore a fascio tubiero è completamente assemblato, isolato e testato a pressione presso lo stabilimento Lynxcool prima della spedizione. Le flange di collegamento sono forate in base alle specifiche delle tubazioni del cliente. L'isolamento in poliuretano a cellule chiuse applicato in fabbrica (50 mm standard, 75 mm per funzionamento a bassa temperatura inferiore a -20 °C con evaporazione) elimina la manodopera di isolamento in loco e garantisce un'integrità costante della barriera contro l'umidità. Le unità vengono spedite con una carica di mantenimento dell'azoto (0,05 – 0,1 MPa) per prevenire l'ossidazione interna durante il trasporto e lo stoccaggio.

Perché collaborare con Lynxcool

•Progettazione termica specifica per il progetto: ogni evaporatore a fascio tubiero è dimensionato in base al carico esatto, alle proprietà del fluido, ai fattori di incrostazione e alla caduta di pressione consentita, non selezionato da un catalogo fisso

•Capacità di fabbricazione multicodice: GB 151, ASME VIII Div. 1 e PED 2014/68/UE da un unico stabilimento, riducendo il numero di fornitori su progetti internazionali

•Completa compatibilità con i refrigeranti: miscele di ammoniaca, CO₂ transcritico, HFC e HFO di nuova generazione, tutte supportate con materiali e specifiche di tenuta adeguati

•Pacchetto qualità documentata: MTR, rapporti di test radiografici, certificati di test idrostatici e dati sulla targhetta forniti di serie, senza costi aggiuntivi

•Isolamento e rivestimento integrati: le unità finite in fabbrica arrivano pronte per la connessione, eliminando i subappalti di isolamento sul campo e le lacune nel controllo qualità

• Competenza in materia di sostituzione e retrofit: Lynxcool può riprogettare un sostituto immediato per qualsiasi cilindro del refrigeratore OEM, adattando il modello della flangia, l'ingombro del guscio e l'orientamento degli ugelli per ridurre al minimo i tempi di fermo dell'impianto durante la sostituzione

•Vantaggio in termini di costi di produzione in Cina: 25 – 40% in meno rispetto ai produttori europei di recipienti a pressione equivalenti a livelli di qualità certificati comparabili, con timbro U ASME e marchio CE PED disponibili

Domande frequenti

D: Qual è la differenza tra un evaporatore allagato e un evaporatore a fascio tubiero DX?

R: In un evaporatore allagato, l'involucro contiene una riserva di refrigerante liquido che sommerge l'intero fascio tubiero; il refrigerante bolle dalla superficie del liquido verso l'alto, massimizzando l'area bagnata e i coefficienti di trasferimento del calore. In un evaporatore DX (espansione diretta), la valvola di espansione dosa il refrigerante nell'ingresso del guscio e il refrigerante viene completamente evaporato prima di raggiungere l'uscita; la carica del liquido è significativamente inferiore. I modelli allagati raggiungono valori U migliori del 20–35% e sono preferiti per i sistemi ad ammoniaca e HFC di grandi dimensioni. I design DX vengono scelti quando ridurre al minimo l'inventario del refrigerante è una priorità.

D: Quale materiale del tubo devo specificare per il mio fluido di processo?

R: Per l'acqua refrigerata pulita o il glicole, il rame TP2 standard è la scelta più conveniente. Per acidi delicati, acqua clorata di torri di raffreddamento o circuiti a contatto con alimenti, specificare l'acciaio inossidabile 316L. Per acqua di mare, acqua salmastra o attività chimiche aggressive, il titanio grado 2 offre la migliore resistenza alla corrosione. Gli ingegneri termici di Lynxcool confermeranno la compatibilità dei materiali rispetto al rapporto sulla chimica dei fluidi prima di emettere il disegno di fabbricazione.

D: Potete produrre un barile sostitutivo per un marchio di refrigeratori esistente?

R: Sì, questo è uno dei nostri tipi di progetto più comuni. Fornisci i dati della targhetta OEM, il disegno della flangia di connessione e le dimensioni dell'ingombro del guscio e Lynxcool progetterà una sostituzione immediata che corrisponda al servizio termico originale e a tutte le interfacce meccaniche. Le unità di retrofit vengono generalmente consegnate in 8 – 12 settimane e l'installazione prevede uno scambio diretto, riducendo al minimo i tempi di fermo dell'impianto.

D: Quali fattori di incrostazione utilizzate nella progettazione termica?

R: I fattori di incrostazione predefiniti seguono gli standard TEMA: 0,000088 m²·K/W (0,0005 hr·ft²·°F/BTU) per il lato del tubo dell'acqua refrigerata pulita e 0,000176 m²·K/W (0,001) per l'acqua del condensatore della torre di raffreddamento. I clienti possono specificare tolleranze di incrostazione specifiche del progetto; li incorporiamo direttamente nel modello termico HTRI o Bell-Delaware e li documentiamo sulla scheda tecnica.

D: Qual è la pressione operativa massima per il servizio transcritico a CO₂?

R: Per il lato CO₂ ad alta pressione (raffreddatore del gas), Lynxcool progetta una pressione di progetto di 12 MPa utilizzando un guscio SA-516 Gr.70 e tubi in acciaio al carbonio o acciaio inossidabile ad alta pressione, fabbricati secondo ASME VIII Div. 1. Per il lato evaporatore a bassa pressione di un sistema booster a CO₂, in genere è sufficiente un design standard da 4,0 MPa. Entrambi rientrano nell'attuale ambito del codice di fabbrica.

D: Come viene isolato l'evaporatore a fascio tubiero ed è possibile rimuovere l'isolamento per la manutenzione?

R: La schiuma poliuretanica a cellule chiuse da 50 mm applicata in fabbrica (75 mm per applicazioni a temperature inferiori a -20 °C) è incollata all'esterno della calotta e rifinita con un rivestimento rinforzato in fibra di vetro. Entrambi i cofani terminali (scatole dell'acqua) vengono lasciati non isolati o dotati di cuscinetti isolanti rimovibili, consentendo l'accesso al fascio tubiero per la pulizia meccanica o l'ispezione dei tubi senza demolire l'isolamento principale. Il collegamento dei tubi o la sostituzione del fascio possono essere eseguiti in loco senza recupero del refrigerante dal lato mantello se l'unità è isolata e scaricata.

D: Quali tempi di consegna e pacchetto di documentazione dovremmo aspettarci?

R: Unità standard (DN 200 – DN 800, tubi rame, codice GB 151): 4 – 6 settimane dall'approvazione del disegno. Unità di grandi dimensioni o in materiali speciali (DN 1.000+, titanio, ASME U-stamp, PED): 8 – 14 settimane. Pacchetto di documentazione standard: disegno delle disposizioni generali, scheda tecnica termica, rapporti di prova sui materiali, mappa di saldatura, rapporto di prova radiografica, certificato di prova idrostatica, sfregamento della targhetta e lista di imballaggio. I certificati di ispezione di terzi (TÜV, BV, CCS) sono inclusi se specificati nell'ordine.
