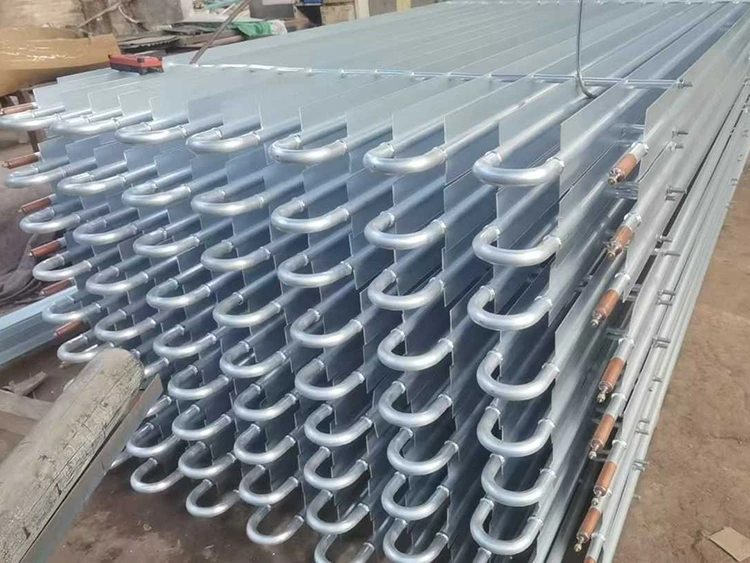

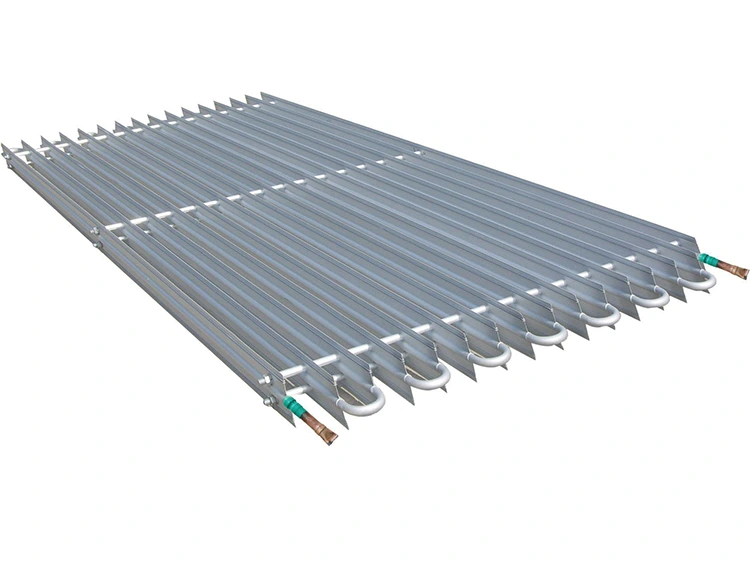

Bobina per tubi in alluminio

Ogni unità serpentina per tubi in alluminio utilizza tubi alettati in lega di alluminio estruso caratterizzati da una struttura ad "aletta esterna/filettatura interna". Le alette e il corpo del tubo sono strettamente legati attraverso un processo di stampaggio in un'unica fase, garantendo un legame metallurgico permanente tra i due; ciò elimina di fatto la resistenza termica di contatto tra le alette e il tubo. Prima della spedizione, ogni unità viene sottoposta a rigorosi test di pressione utilizzando aria compressa. Inoltre le unità sono dotate di serie di un sistema di sbrinamento elettrico integrato e di una vaschetta raccogligocce. I refrigeranti applicabili includono: HFC (R404A, R507A, R134a, R448A, R449A) e ammoniaca (R717).

Capacità chiave

•Convezione naturale senza ventola: circolazione dell'aria ad effetto camino attraverso canali ad alette paralleli; zero consumo energetico della ventola; nessun accumulo di calore nel motore della ventola.

•Bassa disidratazione del prodotto: la bassa velocità dell'aria e l'elevata umidità relativa nella cella frigorifera riducono al minimo la perdita secca dei prodotti alimentari conservati rispetto agli evaporatori fan-coil.

•Piccola fluttuazione della temperatura: temperatura stabile della cella frigorifera con ampiezza del ciclo ridotta; miglioramento della qualità e della durata di conservazione del prodotto.

•Effetto di accumulo del freddo: la massa termica del corpo dell'evaporatore in alluminio immagazzina energia fredda, riducendo la frequenza di avvio del compressore e prolungandone la durata.

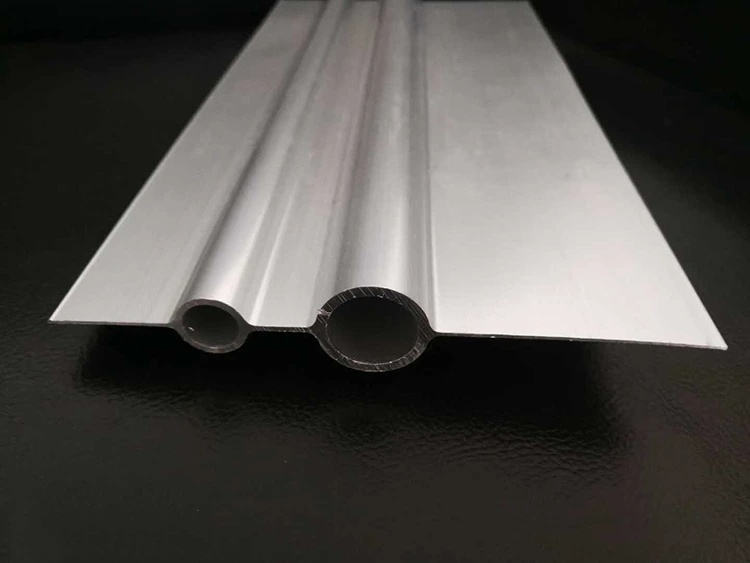

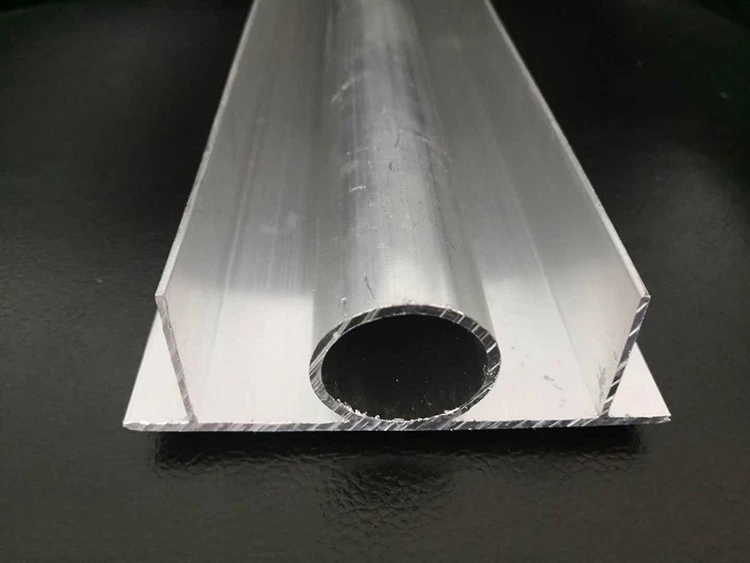

•Struttura del tubo con aletta esterna/filettatura interna: stampaggio pressofuso singolo; le alette esterne massimizzano il trasferimento di calore lato aria; la filettatura interna riduce la resistenza del film lato refrigerante e la carica di refrigerante.

•Sbrinamento elettrico con vaschetta raccogligocce — resistenze elettriche integrate e vaschetta di raccolta; sbrinamento automatico su base orologio o tramite sensore.

•Compatibile con ammoniaca e HFC: materiale in lega di alluminio compatibile con i refrigeranti HFC e R717 (ammoniaca); prodotto in Cina secondo gli standard dei materiali di igiene alimentare.

Parametri tecnici

Tutti i serpentini per tubi in alluminio sono prodotti e testati a pressione in Cina. La documentazione di fabbrica comprende: certificato del test di tenuta dell'aria compressa, dichiarazione di conformità del materiale (lega di alluminio di grado igienico alimentare) e rapporto di ispezione dimensionale. Ogni unità spedita dal nostro impianto di produzione in Cina è dotata di un pacchetto di documentazione completo.

Ambito di applicazione

Celle frigorifere a media e bassa temperatura | Da -5°C a -30°C

Le serpentine per tubi in alluminio Lynxcool provenienti dalla Cina forniscono evaporazione a soffitto per carne, pollame, frutti di mare, latticini, frutta e verdura. La convezione naturale mantiene un'umidità elevata, riducendo la disidratazione e la perdita di peso, meglio dei sistemi fan-coil.

Conservazione frigorifera di pesci e prodotti acquatici | Da -15°C a -25°C

Mantenere stabili le basse temperature e l'elevata umidità per pesce e frutti di mare. La bassa velocità dell'aria riduce la perdita di umidità. Compatibile con ammoniaca per sistemi R717.

Celle frigorifere farmaceutiche e mediche | da +2°C a −20°C

Temperatura e umidità stabili per prodotti farmaceutici, vaccini e prodotti biologici. La lega di alluminio soddisfa gli standard igienici di livello farmaceutico.

Prodotti freschi e celle frigorifere orticole | Da 0°C a −5°C

Il design senza ventola preserva oltre il 90% di umidità, prevenendo l'avvizzimento e i danni da congelamento di frutta, verdura e fiori.

Celle di abbattimento e preraffreddamento | Da -5°C a -15°C

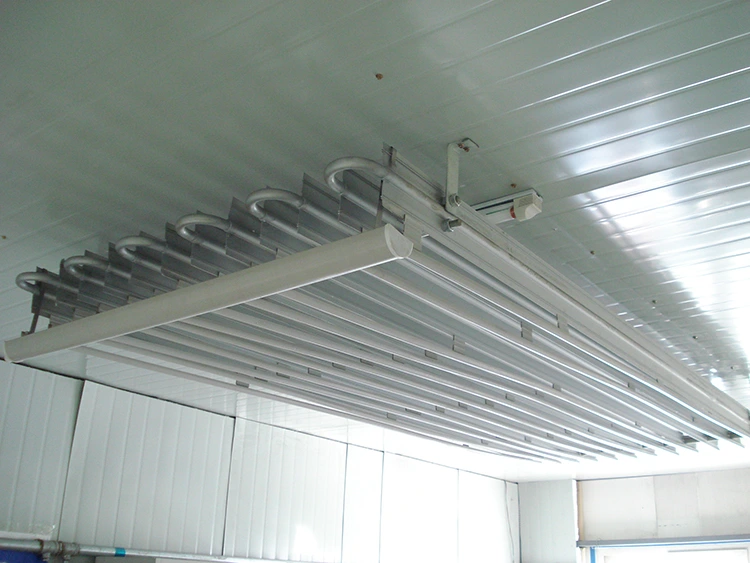

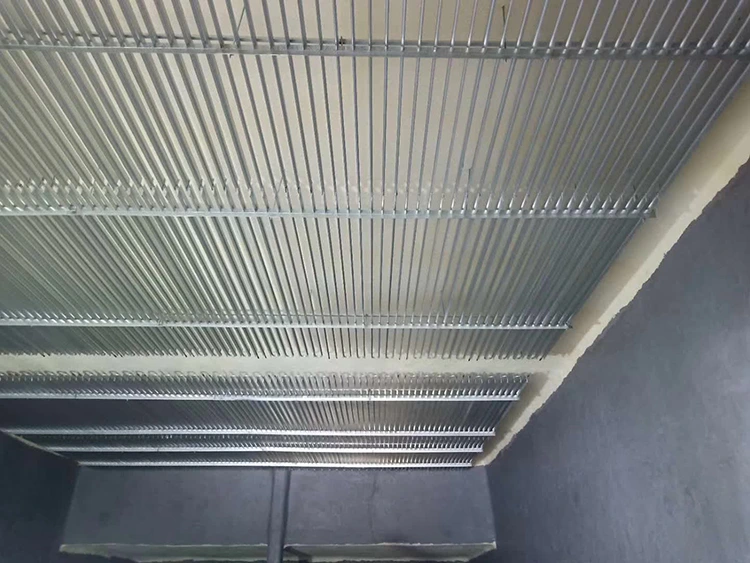

I serpentini montati a soffitto trattengono l'umidità, riducono la disidratazione e funzionano silenziosamente, ideali per prodotti di alto valore.

Perché collaborare con Lynxcool

1. Oltre 20 anni di esperienza

Lynxcool progetta e produce serpentine per tubi in alluminio in Cina da oltre 20 anni. Forniamo appaltatori di magazzini frigoriferi, integratori di sistemi e utenti finali in tutta l'Asia-Pacifico, nel Medio Oriente e oltre.

2. Produzione di tubi alettati pressofusi di precisione

Alette pressofuse controllate da CNC formate integralmente con la parete del tubo.

Elimina la perdita di trasferimento di calore dovuta all'espansione meccanica.

Ogni bobina è sottoposta a test di pressione e viene fornita con un certificato di tenuta rilasciato dalla fabbrica.

3. Supporto per la progettazione termica e il dimensionamento

Calcolo completo del carico termico della cella frigorifera e dimensionamento termico.

Diametro del tubo, passo delle alette e disposizione del circuito ottimizzati per lo spazio del soffitto.

Stime sulla carica del refrigerante e disegni di layout forniti dai nostri ingegneri con sede in Cina.

4. Materiali di grado igienico alimentare

Lega di alluminio con trattamento superficiale anodizzato o speciale.

Soddisfa gli standard cinesi e internazionali relativi al contatto alimentare.

Camere d'aria pulite prima del montaggio; dichiarazione di conformità inclusa.

5. Compatibilità con l'ammoniaca

Pienamente compatibile con la refrigerazione ad ammoniaca R717.

Raccordi e connessioni interamente in alluminio; nessun componente in rame.

Adatto per grandi impianti di trasformazione alimentare e catena del freddo.

6. Prezzi competitivi di origine cinese

Bobine di alta qualità certificate per l'igiene alimentare a prezzi competitivi.

Documentazione di fabbrica completa: certificato di prova di tenuta, dichiarazione dei materiali, manuale di installazione, schema elettrico di sbrinamento.

Tempi di consegna brevi per ordini OEM ripetuti con attrezzature di produzione mantenute.

Certificazioni

•ISO 9001 — Sistema di gestione della qualità, stabilimento di produzione in Cina

•Lega di alluminio di grado igienico alimentare: dichiarazione di conformità del materiale per unità

•Test di tenuta dell'aria compressa in fabbrica: testato al 100%; certificato rilasciato per unità

•GB/T 15912 — Standard nazionale cinese per tubi alettati in alluminio e leghe di alluminio

•Compatibile con GB 50072 — Codice cinese per la progettazione di celle frigorifere (base di calcolo Q = K·A·Δt)

•Configurazioni conformi CE/PED disponibili per l'esportazione nel mercato europeo

•Configurazioni con classificazione ammoniaca (R717) disponibili con raccordi interamente in alluminio

Caso

•Decine di migliaia di serpentine per tubi in alluminio prodotte in Cina e installate in tutto il mondo

•Fornito a fornitori di celle frigorifere, impianti di trasformazione alimentare, impianti di pesca e catene del freddo farmaceutiche in tutta l'Asia-Pacifico e nel Medio Oriente

•Sono serviti sia i sistemi refrigeranti HFC che quelli ad ammoniaca

•Consegna puntuale del 98% dal nostro impianto di produzione in Cina

•Garanzia standard: 24 mesi dalla data di spedizione contro difetti di fabbricazione

Domande frequenti

Q1: Cos'è l'effetto camino e perché è importante?

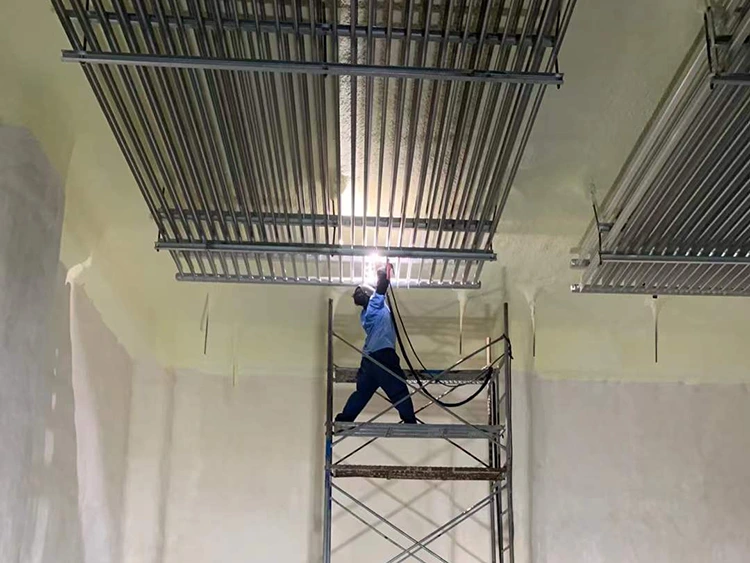

R: L'effetto camino è la convezione naturale in una cella frigorifera con serpentino in tubi di alluminio. L'aria fredda scende attraverso i canali delle alette verticali mentre l'aria calda sale, consentendo un efficiente trasferimento di calore senza ventole. L'installazione corretta, con una distanza dal soffitto di 150–200 mm e una sospensione a livello, garantisce una circolazione naturale continua.

Q2: Come calcolo l'area di trasferimento del calore richiesta?

R: Utilizzare la formula A = Q / (K · Δt), dove K = 9–10 W/m²°C e Δt ≈ 10°C. Selezionare quindi il diametro del tubo e il tipo di aletta:

φ25 2 alette = 0,29 m²/m

φ32 2 alette = 0,34 m²/m

φ32 3 alette = 0,495 m²/m

I nostri ingegneri con sede in Cina possono eseguire calcoli completi per il tuo progetto.

Q3: Perché limitare la lunghezza del tubo a passaggio singolo?

R: Una lunghezza eccessiva aumenta la caduta di pressione, riducendo la capacità di raffreddamento. Limiti: φ25 = 80 m, φ32 = 100 m. Per i negozi più grandi, utilizzare più passaggi paralleli più brevi con i rami del distributore di liquidi Venturi.

D4: È possibile utilizzare serpentine per tubi in alluminio con ammoniaca (R717)?

R: Sì. L'alluminio è completamente compatibile con l'ammoniaca. Lynxcool produce bobine con classificazione per ammoniaca in Cina con raccordi interamente in alluminio e test di pressione completi. Non deve essere utilizzato il rame.

Q5: Quando e come dovrei scongelare?

A: Inneschi consigliati: gelo leggero ≥10 mm o ghiaccio duro ≥5 mm. Tipicamente 2-4 cicli ogni 24 ore, utilizzando riscaldatori elettrici. Lo sbrinamento termina tramite sensore di temperatura superficiale o timer. In condizioni insolite è possibile lo sbrinamento manuale.

Q6: Cos'è un distributore di liquidi Venturi?

R: Un dispositivo a ugello su ciascun ramo di ingresso che garantisce una distribuzione uniforme del refrigerante utilizzando l'effetto Venturi. Previene l'allagamento o l'esaurimento dei tubi, migliorando l'efficienza dell'evaporatore e prevenendo il colpo d'ariete.

D7: Come si confronta una batteria in tubi di alluminio con un evaporatore fan-coil?

R: I fan-coil abbassano la temperatura più velocemente e risparmiano spazio sul soffitto. I serpentini per tubi in alluminio non utilizzano energia della ventola, mantengono un'umidità più elevata (90–95% rispetto a 75–85%), riducono la perdita di prodotto secco e stabilizzano la temperatura. Ideale per applicazioni alimentari di alta qualità, farmaceutiche e ad alta umidità.
