Unità compressore di refrigerazione a vite raffreddata ad acqua

Prodotto in Cina ed esportato in magazzini frigoriferi su larga scala, impianti di lavorazione alimentare industriale, impianti di produzione farmaceutica, sistemi di raffreddamento di processi chimici e sale impianti di refrigerazione commerciale in tutto il mondo, l'unità di compressione di refrigerazione a vite raffreddata ad acqua Lynxcool è la scelta per applicazioni in cui la massima efficienza energetica, la massima capacità di refrigerazione per unità di superficie o il funzionamento in climi ad alta temperatura ambiente rendono la condensazione raffreddata ad acqua l'opzione preferita o unica possibile. Respingendo il calore all'acqua di raffreddamento a una temperatura compresa tra +28 °C e +35 °C anziché all'aria ambiente a una temperatura compresa tra +35 °C e +45 °C, l'unità raffreddata ad acqua raggiunge temperature di condensazione inferiori di 5–12 °C rispetto a un'unità equivalente raffreddata ad aria, riducendo direttamente il rapporto di pressione del compressore, migliorando il COP del 10–25% ed estendendo il campo di funzionamento a climi con temperature ambientali elevate dove la condensazione raffreddata ad aria è inefficiente o poco pratica.

Ogni unità di compressore frigorifero a vite raffreddata ad acqua Lynxcool è assemblata in fabbrica, sottoposta a test di pressione, prova di tenuta e prova di funzionamento presso il nostro impianto di produzione in Cina prima della spedizione. L'unità viene caricata in fabbrica con refrigerante e testata alle condizioni nominali: pressioni e temperature di aspirazione e scarico, temperature di ingresso e uscita dell'acqua di condensazione, pressione e temperatura dell'olio, consumo energetico totale e COP calcolato sono tutti misurati e registrati nel rapporto di test di fabbrica fornito con ogni unità. Refrigeranti standard: R404A, R507A, R448A, R449A, R134a e R22 (progetti sostitutivi). Il condensatore raffreddato ad acqua viene fornito con attacchi flangiati al circuito dell'acqua di raffreddamento del cliente.

Capacità chiave

•Condensazione raffreddata ad acqua per una maggiore efficienza: temperatura di condensazione inferiore di 5–12°C rispetto a quella equivalente raffreddata ad aria allo stesso ambiente; Miglioramento del COP 10–25%; aumento della capacità del compressore dell’8–15% a potenza equivalente.

•Opzioni di condensatore a fascio tubiero oa piastre: fascio tubiero per applicazioni di grande capacità e compatibili con l'ammoniaca; piastra brasata per ingombro compatto e applicazioni HFC.

•Adatto per climi ambientali elevati: temperatura di condensazione indipendente dalla temperatura dell'aria ambiente; prestazioni costanti in Medio Oriente, Asia meridionale e climi tropicali dove le unità raffreddate ad aria hanno difficoltà.

•Installazione interna: unità installata all'interno della sala macchine; nessuna impronta esterna; nessuna esposizione alle intemperie o ai raggi UV sull'unità; maggiore durata; minore rumore verso l'esterno dell'edificio.

•Compressore a vite semiermetico o di tipo aperto: modulazione continua della capacità dal 25 al 100%; intervallo di temperatura di evaporazione da −45°C a +10°C; sono disponibili diversi marchi leader di compressori.

•Ampia gamma di capacità: capacità di refrigerazione da 80 kW a 1.200 kW in una singola unità; compiti più grandi grazie alla disposizione di unità parallele.

•Automazione PLC: PLC Siemens o Delta con HMI touch; piena capacità, sicurezza e gestione degli allarmi; Interfaccia SCADA Modbus/BACnet/OPC-UA.

Parametri tecnici

All water-cooled screw refrigeration compressor units are factory-assembled, pressure-tested, and full-load run-tested in China with a cooling water supply connected to the condenser. Factory documentation includes: refrigerant circuit pressure test certificate (1.5× design pressure), condenser hydraulic test certificate, compressor run-in record, full-load operating parameter log at rated conditions, safety device function verification report, and electrical safety test. CE declaration of conformity, PED pressure equipment documentation, and commissioning manual are provided with every unit dispatched from our China production facility.

Ambito di applicazione

Magazzini frigoriferi e magazzini surgelati su larga scala  |  Alta efficienza, alta capacità

L'unità di compressione frigorifera a vite raffreddata ad acqua Lynxcool prodotta in Cina è l'impianto di refrigerazione preferito per grandi magazzini frigoriferi e magazzini surgelati dove la massima efficienza energetica e la massima capacità di refrigerazione per unità di superficie interna sono i criteri di selezione primari. Un’unità raffreddata ad acqua che serve un grande magazzino congelato a una temperatura compresa tra −18°C e −25°C raggiunge un COP superiore del 10–25% rispetto a un’unità equivalente raffreddata ad aria, traducendosi direttamente in costi elettrici annuali inferiori per tonnellata di prodotto congelato immagazzinato.

L'unità è installata in una sala macchine interna, eliminando i vincoli delle apparecchiature esterne dei modelli raffreddati ad aria e consentendo alla sezione di condensazione di beneficiare della temperatura stabile dell'acqua della torre di raffreddamento indipendentemente dalla temperatura dell'aria ambiente. Più unità in parallelo con una torre di raffreddamento comune servono grandi centri di distribuzione di prodotti congelati superiori a 10.000 m³ da una sala impianti centralizzata e controllabile.

Impianti di lavorazione alimentare  |  Raffreddamento di processo continuo per impieghi gravosi

Gli impianti di lavorazione alimentare (macellazione e lavorazione della carne, lavorazione dei frutti di mare, produzione di latticini, bevande e piatti pronti) richiedono sistemi di refrigerazione che funzionino continuamente con fattori di lavoro elevati con temperature stabili e tempi di fermo minimi. L'unità a vite raffreddata ad acqua prodotta in Cina è più adatta a questo compito impegnativo rispetto alle alternative raffreddate ad aria perché la temperatura di condensazione è controllata dal circuito della torre di raffreddamento anziché monitorare la temperatura dell'aria ambiente, garantendo condizioni operative stabili durante tutto il turno di produzione indipendentemente dalle condizioni atmosferiche esterne.

La ridotta variabilità della temperatura di condensazione si traduce in condizioni operative più stabili del compressore, minore stress meccanico sui componenti del compressore e tempi più lunghi tra gli interventi di manutenzione programmata. Le applicazioni di raffreddamento di processo da 0°C a −10°C sono l'applicazione principale, con il congelamento rapido da −30°C a −40°C servito da sistemi a due stadi o a cascata che utilizzano la stessa infrastruttura di condensatore raffreddato ad acqua.

Produzione farmaceutica e raffreddamento di camere bianche  |  Condizioni stabili

Gli impianti di produzione farmaceutica, le camere bianche e gli ambienti di laboratorio richiedono sistemi di refrigerazione che mantengano condizioni di temperatura e umidità molto stabili senza rumori o vibrazioni dovuti a getti d'aria esterni che potrebbero influenzare processi o strumenti sensibili. L'unità a vite raffreddata ad acqua installata all'interno prodotta in Cina da Lynxcool soddisfa questi requisiti: l'unità è installata in una sala macchine dedicata isolata dall'area di produzione; il condensatore raffreddato ad acqua elimina completamente il rumore della ventola del condensatore; i supporti antivibranti sul telaio skid isolano le vibrazioni del compressore dalla struttura dell'edificio; e la temperatura stabile dell'acqua della torre di raffreddamento garantisce condizioni di condensazione controllabili con precisione tutto l'anno. Per le celle frigorifere farmaceutiche regolamentate dal GDP, l'elevato COP e la precisa modulazione della capacità dell'unità a vite raffreddata ad acqua consentono uno stretto controllo della banda di temperatura (±0,5°C) nell'area di stoccaggio del prodotto.

Raffreddamento di processi chimici e petrolchimici  |  Mezzi ad alta pressione e aggressivi

Chemical and petrochemical process cooling applications often involve process fluids at elevated pressures, high ambient temperatures, or aggressive chemical environments that preclude air-cooled condensing. The water-cooled screw unit manufactured in China uses a shell-and-tube condenser that can be specified with stainless steel or titanium tubes for aggressive cooling water chemistry, and with elevated design pressures for process applications. L'unità è installata all'interno, protetta dall'ambiente esterno dell'impianto di processo. For applications requiring secondary coolant (glycol, brine, or process fluid) rather than direct refrigerant to process heat exchangers, the water-cooled unit connects to an intermediate plate heat exchanger in the cooling water circuit.

Climi ad alta temperatura ambientale  |  Medio Oriente, Asia meridionale, Tropicale

Nei climi in cui la temperatura ambiente supera regolarmente i 40°C - 50°C, la condensazione ad aria diventa inefficiente o impossibile: la temperatura di condensazione supera i 60°C, il rapporto di pressione del compressore aumenta drasticamente, la capacità diminuisce e gli interventi di sicurezza per alta pressione diventano frequenti. L'unità raffreddata ad acqua prodotta in Cina da Lynxcool è la soluzione definitiva per la refrigerazione in questi climi ambientali elevati.

La torre di raffreddamento fornisce acqua di condensazione a una temperatura compresa tra +28°C e +33°C anche quando la temperatura dell'aria ambiente è pari o superiore a 45°C, mantenendo le temperature di condensazione nell'intervallo tra +35°C e +40°C e preservando la capacità e l'efficienza del compressore ai valori di progetto. Lynxcool ha installato unità a vite raffreddate ad acqua in magazzini frigoriferi, impianti di lavorazione alimentare e strutture farmaceutiche in tutto il Medio Oriente, nell'Asia meridionale e nell'Asia tropicale, dove le alternative raffreddate ad aria costantemente non riescono a funzionare alle elevate temperature ambientali estive.

Caratteristiche tecniche principali

01 — Condensazione ad acqua: il vantaggio termodinamico

Il caso termodinamico della condensazione raffreddata ad acqua è semplice: la torre di raffreddamento fornisce acqua di condensazione alla temperatura del bulbo umido dell'aria ambiente più la temperatura di avvicinamento della torre di raffreddamento, in genere da +28°C a +33°C in un clima temperato o subtropicale. Un condensatore raffreddato ad aria è limitato alla temperatura ambiente a bulbo secco come dissipatore di calore; in una giornata a 35°C in un clima temperato, il condensatore raffreddato ad aria raggiunge una temperatura di condensazione compresa tra circa 45°C e 50°C. Un condensatore raffreddato ad acqua raggiunge nello stesso giorno una temperatura di condensazione compresa tra circa 35°C e 38°C.

Questa temperatura di condensazione inferiore di 10°12°C riduce il rapporto di pressione del compressore, migliorando direttamente il COP del compressore del 10–25% e aumentando la capacità di refrigerazione dell'8–15% con la stessa potenza all'albero. Nei climi caldi dove la temperatura a bulbo secco raggiunge tra 45°C e 50°C, il vantaggio della condensazione con raffreddamento ad acqua è ancora più pronunciato: un'unità raffreddata ad aria potrebbe non essere in grado di mantenere la pressione di condensazione nominale entro limiti di sicurezza, mentre un'unità raffreddata ad acqua continua a funzionare in modo efficiente con l'acqua della torre di raffreddamento a una temperatura compresa tra +32°C e +36°C.

02 — Condensatore a fascio tubiero: robusto, facile da riparare, ad alta capacità

La configurazione standard del condensatore per l'unità di refrigerazione a vite raffreddata ad acqua Lynxcool prodotta in Cina è uno scambiatore di calore a fascio tubiero con condensazione del refrigerante sul lato mantello e acqua di raffreddamento che scorre attraverso i tubi.

Il design a fascio tubiero è preferito per le unità di grande capacità (oltre 150 kW) perché:

(1) fornisce un ampio volume lato refrigerante che funge da cuscinetto contro le variazioni di carico a breve termine, mantenendo una pressione di condensazione stabile in condizioni transitorie;

(2) il fascio tubiero è rimovibile singolarmente per l'ispezione, la pulizia o la sostituzione di tubi sporchi o danneggiati senza sostituire il condensatore completo;

(3) resiste alle pressioni del refrigerante più elevate delle applicazioni a bassa temperatura senza la limitazione di pressione degli scambiatori a piastre saldobrasate;

(4) è compatibile con il refrigerante ad ammoniaca (R717) quando sono specificati tubi in acciaio inossidabile, rendendolo il condensatore standard per i sistemi ad ammoniaca.

Per le unità HFC di capacità inferiore (inferiore a 150 kW) in cui viene data priorità all'ingombro compatto, è disponibile in alternativa un condensatore con scambiatore di calore a piastre saldobrasate.

03 — Opzione di azionamento del compressore VFD per la massima efficienza a carico parziale

Il meccanismo di modulazione della capacità del compressore a vite standard, la valvola a cassetto, riduce la capacità riducendo efficacemente il volume attivo della coppia di rotori, ma il motore del compressore continua a funzionare a velocità fissa e l'efficienza meccanica del compressore diminuisce a carico parziale. Un azionamento a frequenza variabile (VFD) sul motore del compressore fornisce un ulteriore meccanismo di risparmio energetico: a carico parziale, la velocità del compressore viene ridotta in proporzione alla capacità richiesta, riducendo la potenza dell'albero motore approssimativamente in proporzione al cubo della velocità a carichi molto bassi.

La combinazione della modulazione della valvola a cassetto e del controllo della velocità VFD nell'unità a vite raffreddata ad acqua Lynxcool prodotta in Cina offre la migliore efficienza a carico parziale ottenibile nell'intero intervallo di capacità del 10-100%, particolarmente utile per celle frigorifere e sistemi di raffreddamento di processo con carichi altamente variabili, dove il compressore funziona a carico parziale per la maggior parte delle ore di funzionamento. L'azionamento del compressore VFD è disponibile come opzione montata in fabbrica su tutti i modelli; Il team di ingegneri di Lynxcool con sede in Cina calcola il risparmio energetico annuale e il periodo di ammortamento per l'opzione VFD per ciascun progetto.

04 — Integrazione del circuito dell'acqua di raffreddamento e trattamento dell'acqua

Le prestazioni di un sistema di refrigerazione raffreddato ad acqua dipendono in modo critico dalla qualità e dalla portata dell'acqua fornita al condensatore. L'accumulo di calcare sui tubi del condensatore aumenta la resistenza termica, aumenta la temperatura di condensazione, riduce il COP e può eventualmente bloccare i tubi. La corrosione del materiale del tubo causa perdite e guasti al tubo. La crescita biologica (legionella e altri batteri) nella torre di raffreddamento e nel circuito dell'acqua del condensatore rappresenta un pericolo per la salute pubblica che richiede una gestione attiva.

Il team di ingegneri di Lynxcool con sede in Cina fornisce indicazioni sulla progettazione del circuito dell'acqua del condensatore per ogni progetto di unità raffreddata ad acqua: selezione della torre di raffreddamento per soddisfare il carico di smaltimento del calore del condensatore alla temperatura del bulbo umido del sito; dimensionamento della tubazione dell'acqua del condensatore; posizioni della valvola di bilanciamento e del filtro; e specifiche del sistema di trattamento dell'acqua che riguardano l'inibizione delle incrostazioni, l'inibizione della corrosione e il dosaggio dei biocidi. Con ogni unità viene fornita una specifica sulla qualità dell'acqua del condensatore come base per il programma di trattamento dell'acqua.

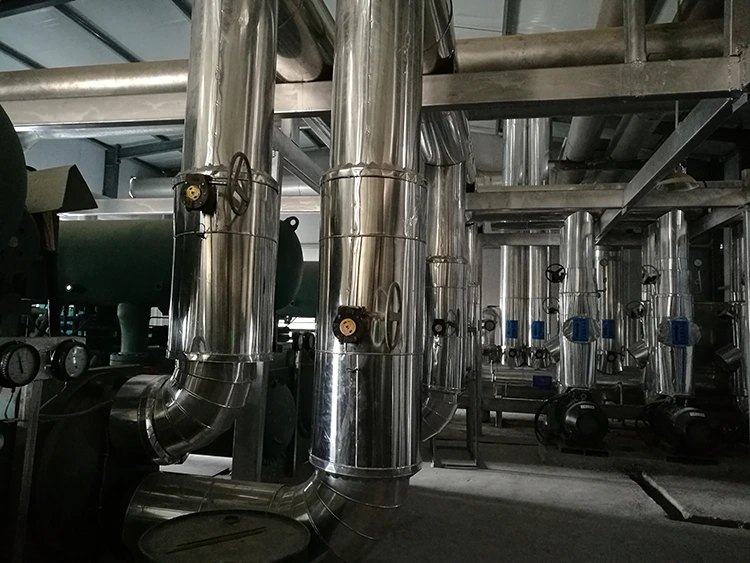

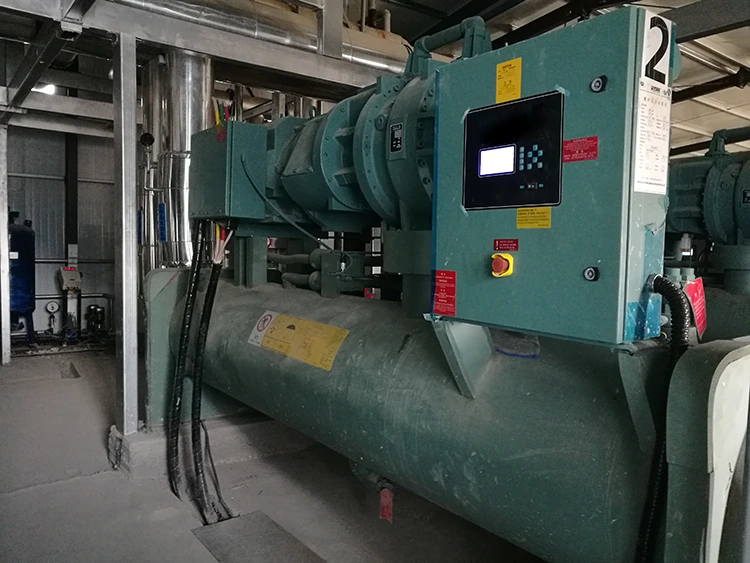

05 — Installazione interna: vantaggi in termini di rumore, condizioni atmosferiche e sicurezza

L'unità a vite raffreddata ad acqua è installata all'interno in una sala macchine dedicata, mentre la torre di raffreddamento è posizionata all'esterno sul tetto o in cortile. Questa separazione dell'impianto di refrigerazione dall'ambiente esterno offre quattro vantaggi operativi significativi rispetto a un'unità esterna raffreddata ad aria.

rumore:il rumore del compressore e quello meccanico dell'unità interna è contenuto all'interno della sala macchine, mentre esternamente è udibile solo il rumore della ventola della torre di raffreddamento, in genere inferiore di 5-10 dB(A) rispetto a un'unità esterna raffreddata ad aria equivalente sul perimetro dell'edificio.

protezione dalle intemperie:il compressore, il sistema dell'olio, i controlli e i componenti elettrici sono protetti da pioggia, radiazioni UV, cicli di umidità e nebbia salina, prolungando la durata di servizio e riducendo la frequenza di manutenzione.

sicurezza:la sala macchine può essere chiusa a chiave, impedendo l'accesso non autorizzato all'impianto di refrigerazione.

stabilità ambientale:la temperatura della sala macchine è più stabile rispetto all'ambiente esterno, riducendo lo stress termico sui componenti del compressore e sulle apparecchiature elettriche.

06 — Controllo PLC con compensazione della temperatura dell'acqua di raffreddamento

Il sistema di controllo PLC dell'unità di refrigerazione a vite raffreddata ad acqua Lynxcool prodotta in Cina include funzionalità specifiche per il funzionamento con raffreddamento ad acqua che non sono presenti nei controller delle unità raffreddate ad aria. Compensazione della temperatura dell'acqua di raffreddamento: il PLC monitora la temperatura dell'acqua in ingresso al condensatore e regola il setpoint della capacità del compressore per mantenere la pressione di condensazione target mentre la temperatura dell'acqua varia stagionalmente o giornalmente. A basse temperature dell'acqua di raffreddamento (inverno o notte), il PLC riduce la velocità del compressore o la posizione della valvola a cassetto per mantenere la pressione di condensazione minima stabile, risparmiando energia.

A temperature elevate dell'acqua di raffreddamento (picco estivo), il PLC garantisce che il compressore non superi il limite di intervento per alta pressione riducendo la capacità o attivando un allarme di alta pressione di condensazione prima di un intervento di sicurezza. Il monitoraggio della portata dell'acqua del condensatore tramite la pressione differenziale attraverso il condensatore o il flussostato conferma il flusso adeguato prima e durante il funzionamento del compressore: una protezione di sicurezza che impedisce il surriscaldamento del condensatore in caso di perdita del flusso dell'acqua di raffreddamento.

Perché collaborare con Lynxcool

Lynxcool has been designing and manufacturing the Water-Cooled Screw Refrigeration Compressor Unit in China for over 20 years, building extensive experience across large cold store refrigeration, food processing, pharmaceutical, and industrial process cooling applications in high-ambient and standard climates. Our water-cooled screw unit production facility in China combines shell-and-tube condenser fabrication, compressor sourcing from leading global brands, PLC panel assembly, and comprehensive factory run-testing with cooling water connected. Below are the key reasons refrigeration contractors, cold store developers, and process engineers choose Lynxcool as their water-cooled screw unit partner.

Fabbricazione interna di condensatori a fascio tubiero

Il condensatore a fascio tubiero è il componente critico di differenziazione di un'unità di refrigerazione raffreddata ad acqua. Lynxcool fabbrica internamente condensatori a fascio tubiero presso il nostro impianto di produzione in Cina, controllando la progettazione del fascio tubiero, l'integrità del giunto tubo-piastra tubiera, la fabbricazione dell'involucro e i test di pressione. La fabbricazione interna ci consente di personalizzare il materiale dei tubi (rame per applicazioni HFC; acciaio inossidabile 316L per prodotti chimici aggressivi per l'acqua o servizi con ammoniaca), la disposizione dei passaggi dei tubi e le posizioni degli ugelli di connessione in base ai requisiti specifici di ciascun progetto. Ogni condensatore prodotto in Cina è sottoposto a test di pressione idraulica a 1,5 volte la pressione di progetto sia sul lato mantello che sul lato tubo, con certificati di test indipendenti per ciascun limite di pressione.

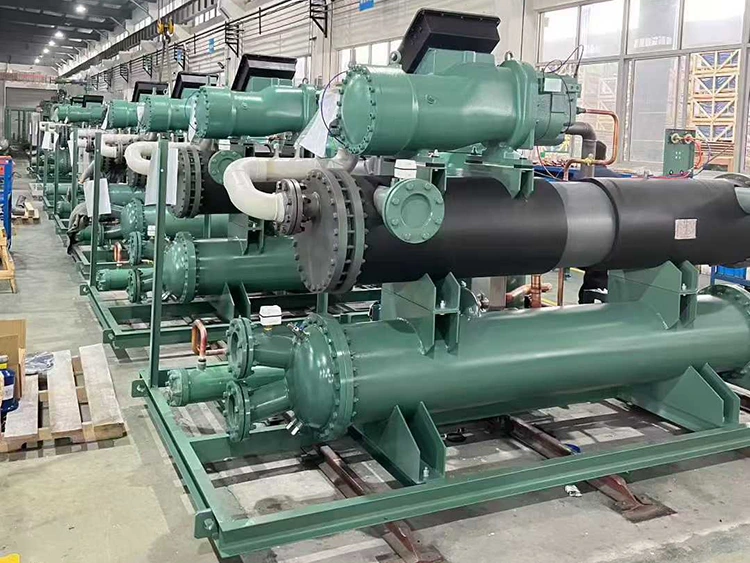

Test di funzionamento in fabbrica con acqua di raffreddamento collegata

Ogni unità a vite Lynxcool raffreddata ad acqua viene testata nel nostro impianto di produzione in Cina con una fornitura di acqua di raffreddamento collegata al condensatore, non semplicemente un controllo di funzionamento meccanico. Il test di funzionamento in fabbrica viene condotto alla temperatura nominale di evaporazione, alla temperatura nominale di ingresso dell'acqua di condensazione e alla capacità nominale, con tutti i parametri operativi misurati e registrati: pressioni e temperature di aspirazione e scarico, temperature e portata di ingresso e uscita dell'acqua di condensazione, potenza dell'albero del compressore, potenza totale dell'unità, pressione e temperatura dell'olio e COP calcolato.

Questo test completo delle prestazioni termiche in fabbrica verifica che l'unità funzionerà secondo le specifiche in loco e fornisce i dati prestazionali di base per futuri benchmark di manutenzione. Il rapporto di prova completo viene fornito con ogni unità spedita dalla nostra struttura in Cina.

Ingegneria lato acqua e coordinamento delle torri di raffreddamento

Un sistema di refrigerazione raffreddato ad acqua funziona solo nella misura consentita dal circuito dell'acqua di raffreddamento. Il team di ingegneri della refrigerazione di Lynxcool con sede in Cina fornisce supporto tecnico completo sul lato acqua per ogni progetto: selezione della torre di raffreddamento per soddisfare la dissipazione del calore del condensatore nel profilo di temperatura del bulbo umido del sito; dimensionamento del tubo dell'acqua di raffreddamento e selezione della pompa; specifica del programma di trattamento dell'acqua del condensatore; Documentazione di gestione del rischio Legionella; e analisi del funzionamento invernale (protezione antigelo per la torre di raffreddamento e il circuito dell'acqua del condensatore in climi freddi). Questo supporto tecnico lato acqua, fornito come parte del processo di ordine standard, distingue Lynxcool dai fornitori che vendono l'unità di refrigerazione ma lasciano che il sistema dell'acqua di raffreddamento venga progettato separatamente dall'appaltatore.

Competenza in materia di clima ambientale elevato

Lynxcool ha installato unità di refrigerazione a vite raffreddate ad acqua prodotte in Cina in magazzini frigoriferi, impianti di trasformazione alimentare e strutture farmaceutiche in tutto il Medio Oriente, nella penisola arabica, nell'Asia meridionale e nel Sud-est asiatico tropicale, climi in cui le temperature ambiente raggiungono abitualmente dai 45°C ai 50°C durante i mesi estivi e la refrigerazione raffreddata ad aria è termodinamicamente difficile o poco pratica. Il nostro team di ingegneri con sede in Cina ha esperienza nella progettazione di sistemi di refrigerazione per questi climi esigenti: dimensionamento delle torri di raffreddamento ad alta temperatura del bulbo umido; progettazione con elevata pressione di condensazione del circuito frigorifero; componenti elettrici resistenti al calore; isolamento e protezione solare per la torre di raffreddamento esterna e le tubazioni di collegamento. Per i clienti con condizioni ambientali elevate, Lynxcool fornisce un'analisi delle prestazioni multi-ambiente che mostra la capacità dell'unità e il COP nell'intera gamma di condizioni stagionali nella sede del progetto.

Prezzi competitivi di origine cinese

Le unità di refrigerazione a vite raffreddate ad acqua dei produttori europei comportano notevoli aumenti di prezzo che riflettono il contenuto ingegneristico, i bassi volumi di produzione nei mercati occidentali e i costi di fabbricazione interna dei condensatori. La produzione in Cina con la fabbricazione interna dei condensatori e marchi di compressori leader a livello mondiale consente a Lynxcool di offrire unità a vite raffreddate ad acqua completamente progettate, testate in fabbrica e dotate di marchio CE, con un livello inferiore del 20-35% rispetto ai prodotti equivalenti assemblati in Europa. Per i grandi progetti di celle frigorifere e di trasformazione alimentare che richiedono 500-1.500 kW di capacità di refrigerazione, il risparmio di capitale rispetto all’approvvigionamento europeo è molto significativo. La nostra efficienza produttiva in Cina viene trasmessa direttamente ai clienti sotto forma di prezzi competitivi senza compromessi sulla qualità del marchio del compressore, sullo standard di fabbricazione del condensatore, sul rigore dei test di funzionamento in fabbrica o sulla capacità del sistema PLC.

Certificazioni e standard

•ISO 9001 — Sistema di gestione della qualità, stabilimento di produzione in Cina

•Marcatura CE - Conformità europea (Direttiva Macchine 2006/42/CE)

•PED 2014/68/UE — Direttiva sulle attrezzature a pressione; condensatore a fascio tubiero, separatore d'olio, ricevitore

•EN 378 — Impianti di refrigerazione e pompe di calore; requisiti di sicurezza e ambientali

•Condensatore a fascio tubiero: test di pressione idraulica a 1,5 volte la pressione di progetto; certificati indipendenti lato tubo e mantello

•Regolamento F-Gas (UE) 517/2014: disponibili configurazioni conformi a basso GWP per R448A/R449A

•Test di funzionamento in fabbrica: prestazioni termiche a pieno carico alle condizioni nominali con acqua di raffreddamento; rapporto di prova per unità

•Approvazioni del produttore del compressore: autorizzazione della fabbrica Bitzer / Hanbell / Fusheng / Carlyle

Traccia di registrazione

•Oltre 2.000 unità di compressione frigorifera a vite raffreddate ad acqua prodotte in Cina e installate in tutto il mondo

•Capacità di refrigerazione da celle frigorifere commerciali da 80 kW a installazioni di impianti industriali da 1.200 kW

•Applicazioni: grandi magazzini frigoriferi, magazzini congelati, impianti di lavorazione alimentare, produzione farmaceutica, raffreddamento di processi chimici

•Installazioni ad alta temperatura ambientale in Medio Oriente, Penisola Arabica, Asia meridionale e Asia tropicale

•Consegna puntuale del 98% dal nostro impianto di produzione in Cina

•Garanzia standard: 18 mesi dalla messa in servizio o 24 mesi dalla spedizione, a seconda di quale data sia precedente; pass-through della garanzia del produttore del compressore

Domande frequenti

D: Qual è il vantaggio in termini di efficienza di un'unità raffreddata ad acqua rispetto a un'unità raffreddata ad aria?

R: Il vantaggio in termini di efficienza di un'unità a vite raffreddata ad acqua rispetto a un'unità equivalente raffreddata ad aria dipende dalla temperatura ambiente e dal clima. In un clima temperato (picco a bulbo secco 35°C, bulbo umido 24°C), la torre di raffreddamento fornisce acqua di condensatore a una temperatura compresa tra circa +30°C e +33°C, raggiungendo una temperatura di condensazione compresa tra circa +35°C e +38°C. Un'unità raffreddata ad aria nello stesso ambiente raggiunge una temperatura di condensazione compresa tra circa +45°C e +50°C. La temperatura di condensazione inferiore di 10–12°C dell'unità raffreddata ad acqua riduce il rapporto di pressione del compressore e migliora il COP del 10–25%, a seconda della temperatura di evaporazione. In un clima caldo (picco a bulbo secco 45°C, bulbo umido 28°C), il vantaggio è più pronunciato: l'unità raffreddata ad acqua raggiunge una condensazione di +35°C mentre l'unità raffreddata ad aria fatica a condensare tra +55°C e +60°C o può scattare a causa dell'alta pressione. Un risparmio annuo sui costi energetici del 15-25% rispetto al raffreddamento ad aria è tipico delle installazioni raffreddate ad acqua nei climi subtropicali e tropicali.

D: Quale qualità dell'acqua di raffreddamento è richiesta e quale trattamento dell'acqua è necessario?

R: L'acqua di raffreddamento per il condensatore deve essere pulita, filtrata e trattata per controllare incrostazioni, corrosione e crescita biologica. Lynxcool consiglia la seguente qualità minima dell'acqua per i condensatori a tubi di rame: pH 7,0–8,5; durezza totale < 400 mg/l come CaCO₃; cloruro < 200 mg/l; solidi sospesi < 50 mg/l. Un programma minimo di trattamento dell'acqua comprende la regolazione del pH, un inibitore di incrostazioni, un inibitore di corrosione e il dosaggio di biocidi (tipicamente biocidi ossidanti come cloro o bromo più un biocida non ossidante per il controllo della melma). Il controllo dello spurgo (mantenimento dei cicli di concentrazione entro i limiti di progettazione) è essenziale per prevenire l'accumulo di calcare. Per prodotti chimici aggressivi dell'acqua (alto contenuto di cloruro, basso pH o alto contenuto di solidi totali disciolti), sono specificati condensatori tubolari in acciaio inossidabile o titanio. Lynxcool fornisce specifiche sulla qualità dell'acqua del condensatore e un programma di trattamento consigliato per ogni unità prodotta in Cina.

D: È possibile utilizzare l'unità con una torre di raffreddamento esistente oppure è necessario fornirne una nuova?

R: È possibile utilizzare una torre di raffreddamento esistente se ha una capacità di riserva sufficiente per respingere il carico termico aggiuntivo della nuova unità di refrigerazione e se la qualità dell'acqua del condensatore soddisfa le specifiche. I parametri chiave da verificare sono: capacità della torre di raffreddamento (kW di dissipazione del calore) temperatura del bulbo umido di progetto del sito e temperatura dell'acqua del condensatore; portata d'acqua della torre di raffreddamento disponibile per il nuovo condensatore; and condenser water quality. Il team di ingegneri di Lynxcool con sede in Cina valuta la compatibilità della torre di raffreddamento esistente con la nuova unità come parte del processo di ingegneria dell'applicazione e fornisce consulenza su eventuali aggiornamenti di capacità o miglioramenti del trattamento dell'acqua necessari. Se è necessaria una nuova torre di raffreddamento, Lynxcool fornisce torri di raffreddamento dal nostro impianto di produzione in Cina come parte del pacchetto completo del sistema di refrigerazione.

D: È consigliato un VFD sul motore del compressore?

R: L'azionamento del compressore VFD è consigliato per applicazioni con un funzionamento significativo a carico parziale, in genere celle frigorifere e sistemi di raffreddamento di processo in cui il carico di refrigerazione varia di oltre il 30% del picco rispetto al programma di funzionamento. Alla velocità del compressore del 50%, un VFD riduce la potenza dell'albero motore di circa il 50% rispetto al funzionamento a velocità fissa con la stessa capacità (la valvola a cassetto da sola riduce la capacità al 50% ma non riduce proporzionalmente la velocità o la potenza del motore). Il periodo di ammortamento dell'opzione VFD dipende dal numero di ore di funzionamento annuali a carico parziale e dalla tariffa elettrica locale; tipicamente 2-4 anni per magazzini frigoriferi con più di 3.000 ore all'anno con un carico inferiore al 70%. Il team di ingegneri di Lynxcool con sede in Cina calcola il risparmio energetico annuale e il periodo di ammortamento per l'opzione VFD per ciascun progetto come parte del rapporto standard di ingegneria dell'applicazione.

D: Cosa succede se la fornitura di acqua di raffreddamento viene interrotta durante il funzionamento?

R: L'unità a vite raffreddata ad acqua Lynxcool prodotta in Cina è protetta contro l'interruzione della fornitura di acqua di raffreddamento tramite un flussostato o un monitor della pressione differenziale sull'ingresso dell'acqua del condensatore. Se il flusso dell'acqua di raffreddamento scende al di sotto del minimo richiesto per il funzionamento sicuro del condensatore, il flussostato si apre, attivando un allarme di alta pressione di condensazione e, se non ripristinato entro un tempo prestabilito, fa scattare il compressore. Un pressostato di sicurezza ad alta pressione fornisce una protezione di riserva finale, facendo scattare il compressore se la pressione di condensazione sale al limite di sicurezza nonostante la protezione del flusso. Dopo un intervento del flusso dell'acqua di raffreddamento, il compressore non si riavvia automaticamente finché non viene riconosciuto il guasto e non viene confermato il ripristino del flusso dell'acqua di raffreddamento. Per le applicazioni critiche, Lynxcool consiglia una pompa dell'acqua di raffreddamento di riserva con commutazione automatica per proteggere dai guasti della pompa.

D: Come si confronta l'unità raffreddata ad acqua con l'unità raffreddata ad aria in termini di complessità di installazione?

R: L'unità raffreddata ad acqua richiede più infrastrutture del sito rispetto a un'unità raffreddata ad aria: una torre di raffreddamento (esterna), tubazioni dell'acqua di raffreddamento tra la torre e il condensatore, una pompa dell'acqua di raffreddamento e un sistema di trattamento dell'acqua. L'unità di refrigerazione stessa è più semplice da installare: si trova all'interno, ha un ingombro ridotto rispetto all'equivalente unità raffreddata ad aria e richiede solo alimentazione elettrica, collegamenti delle tubazioni del refrigerante agli evaporatori e collegamenti dell'acqua di raffreddamento. Il costo totale di installazione (unità più torre di raffreddamento, tubazioni, pompa e trattamento dell'acqua) è in genere superiore del 15-25% rispetto a un'installazione equivalente raffreddata ad aria. Tuttavia, il costo energetico annuale inferiore del sistema raffreddato ad acqua in genere recupera questo costo di capitale aggiuntivo entro 3-6 anni, e i vantaggi dell’installazione interna (rumore, protezione dagli agenti atmosferici, sicurezza) hanno un valore che va oltre il solo costo energetico.

D: Dove vengono prodotte queste unità e quali standard di qualità si applicano?

R: Ogni unità di compressore frigorifero a vite raffreddata ad acqua Lynxcool viene assemblata e testata in Cina presso il nostro impianto di produzione certificato ISO 9001. Siamo orgogliosi della nostra tradizione Made in China e Produced in China. Il controllo qualità comprende: test di pressione del circuito refrigerante (1,5× pressione di progetto), test di pressione idraulica del condensatore a fascio tubiero su entrambi i lati del fascio tubiero e dei tubi, test di tenuta del circuito refrigerante (rilevatore elettronico), test di funzionamento a pieno carico in fabbrica alle condizioni nominali con acqua di raffreddamento collegata, verifica del funzionamento del dispositivo di sicurezza e test di sicurezza elettrica. La marcatura CE e la documentazione PED 2014/68/UE sono standard. Il rapporto completo sui test di fabbrica, la Dichiarazione di conformità CE, i certificati dei test idraulici del condensatore e il manuale di messa in servizio vengono forniti con ogni unità spedita dal nostro impianto di produzione in Cina.

PRONTO A SPECIFICARE LA TUA UNITÀ DI REFRIGERAZIONE RAFFREDDATA AD ACQUA?

Contatta il nostro team di ingegneri per la selezione dell'applicazione, l'analisi energetica e la progettazione del sistema dell'acqua di raffreddamento per il tuo progetto.
