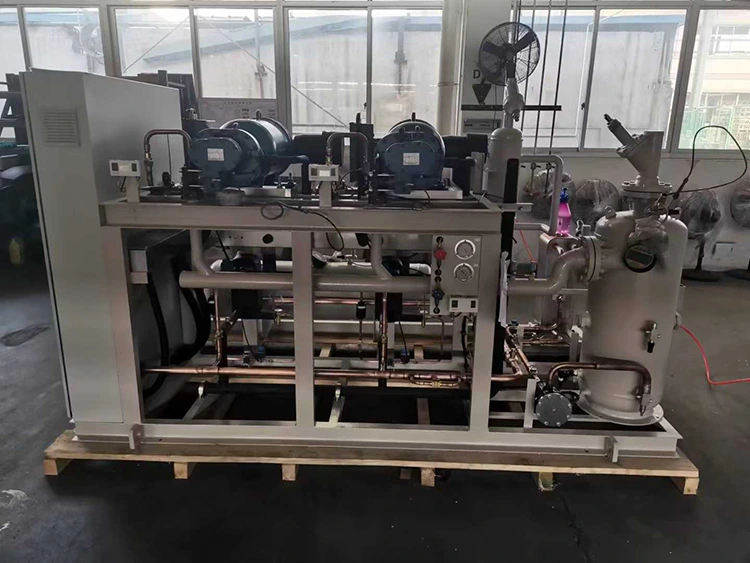

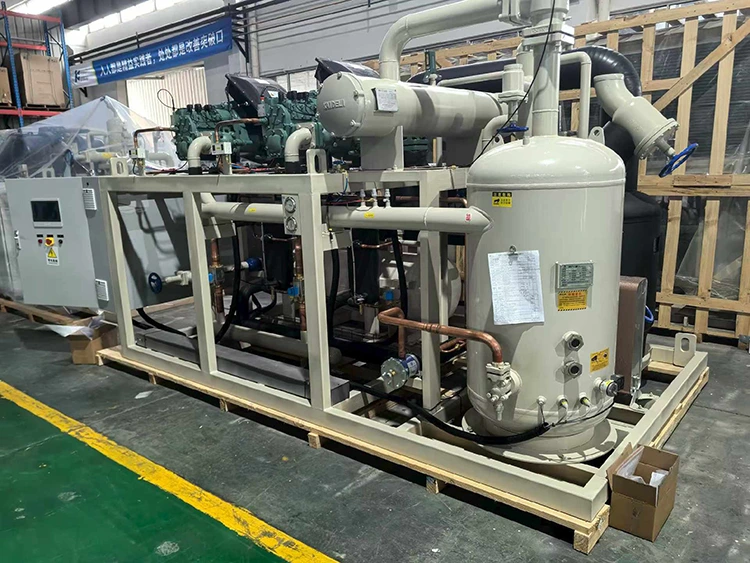

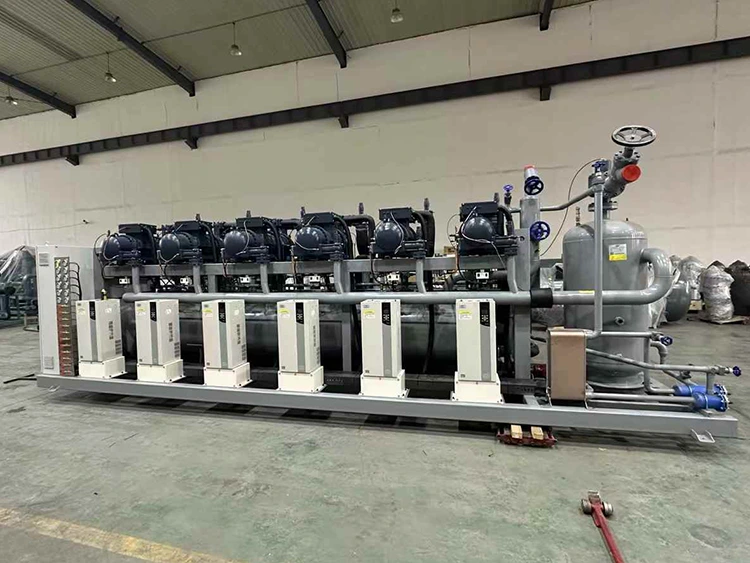

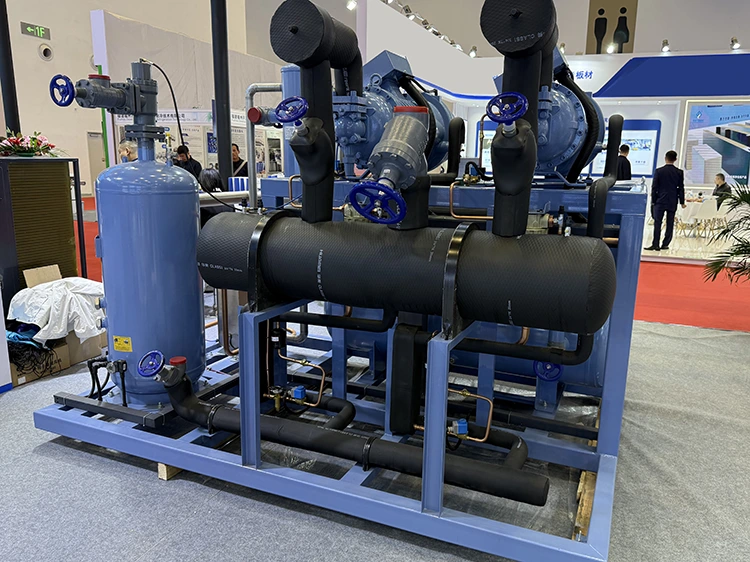

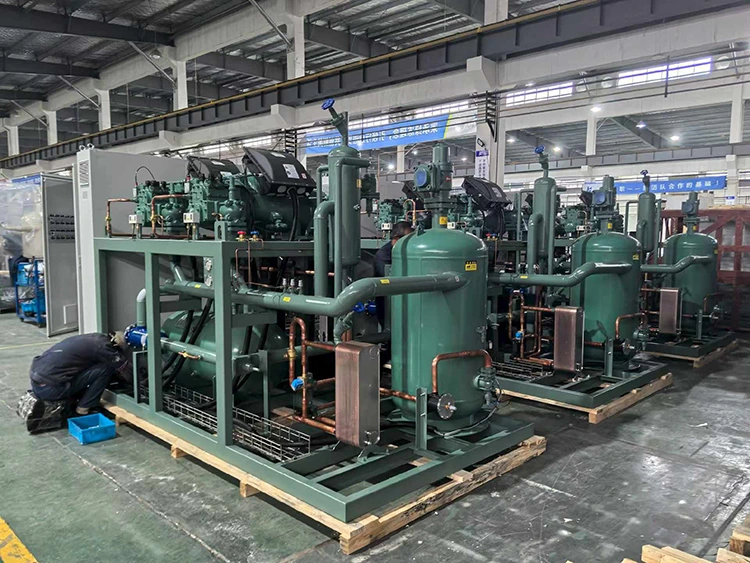

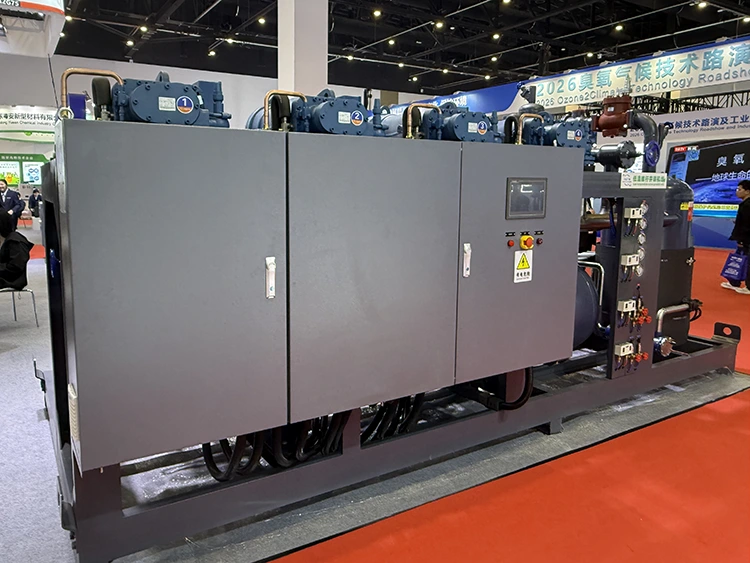

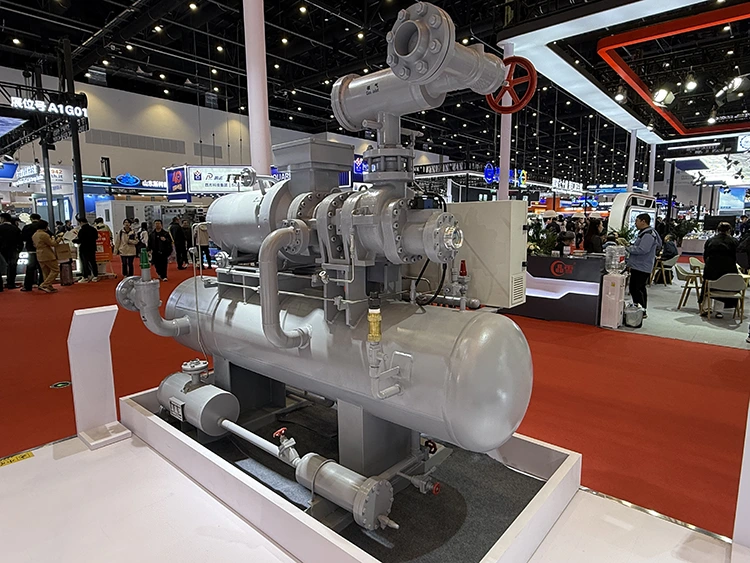

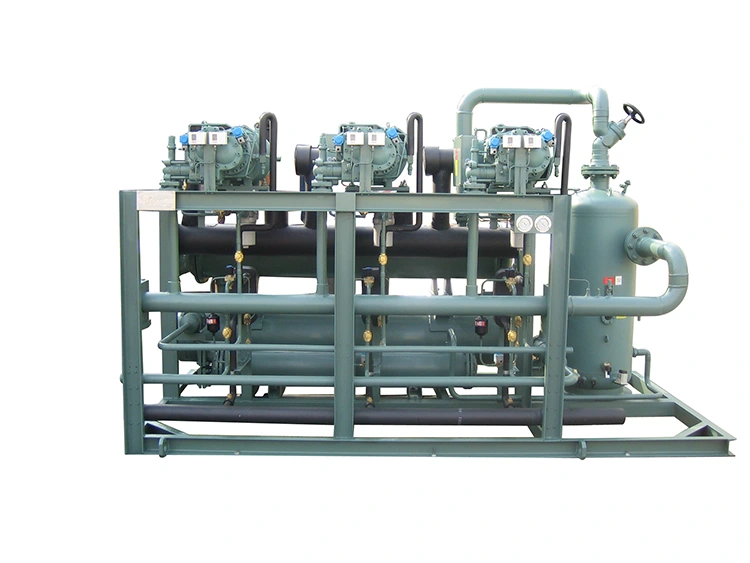

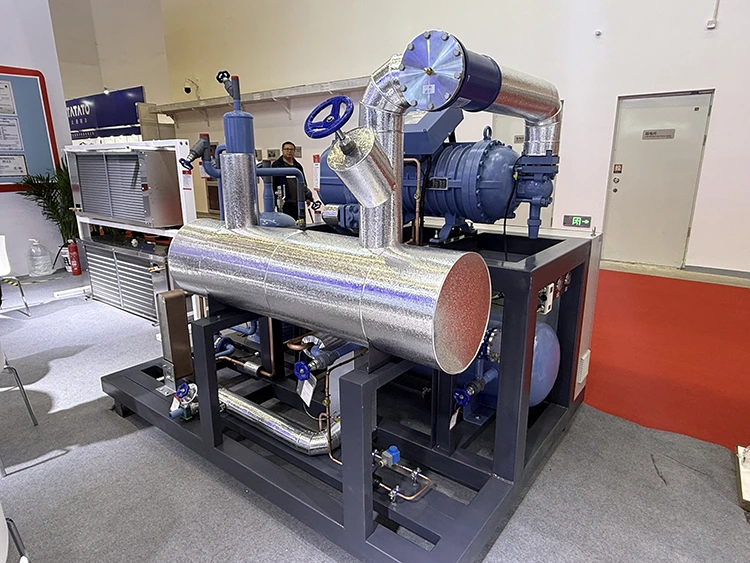

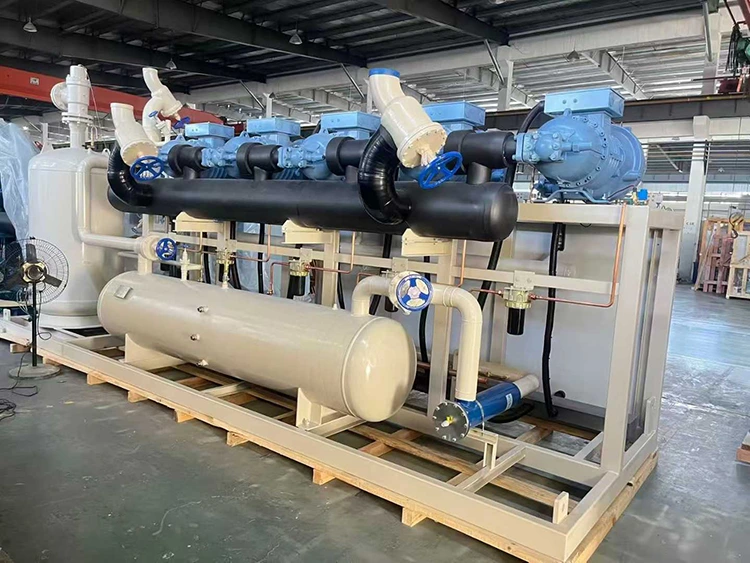

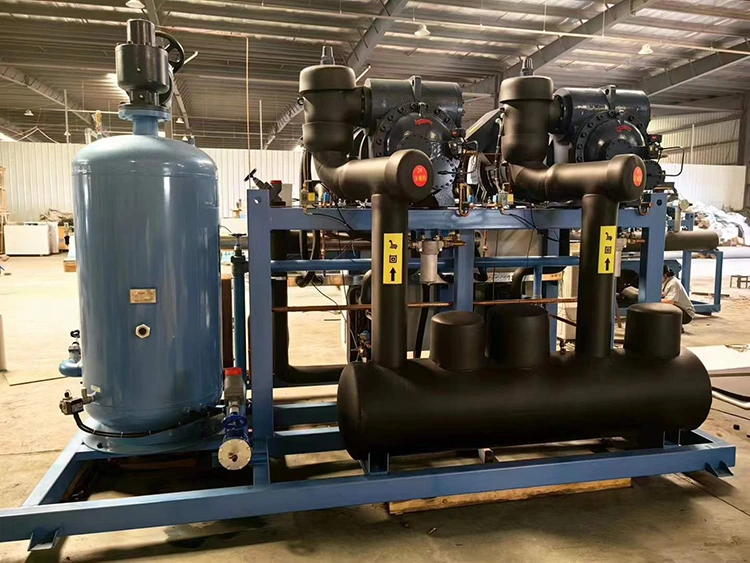

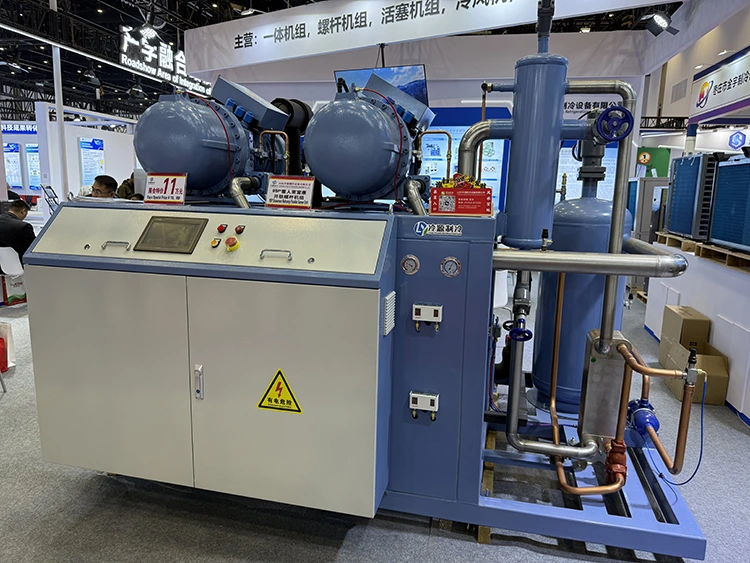

Unità di compressione frigorifera a vite semiermetica monostadio
L'unità di compressore di refrigerazione a vite semiermetico monostadio di Lynxcool è una serie di compressori a vite semiermetici monostadio compatti e ad alte prestazioni, dotati di un sistema di separazione dell'olio integrato ed altamente efficiente. Prodotto d'eccellenza fabbricato in Cina, la serie Lynx vanta una gamma di cilindrate tra le più complete del settore: 18 modelli con cilindrate da 118 a 1100 m³ (a 2960 giri/min) e potenze nominali da 30 a 390 HP.
Questi compressori frigoriferi a vite semiermetici monostadio sono progettati per un'ampia gamma di applicazioni e sono completamente compatibili con i refrigeranti R407C, R404A e R507A. Che si tratti di condizionamento dell'aria dedicato, raffreddamento di processi industriali o refrigerazione commerciale, la serie Lynx offre configurazioni specializzate per pompe di calore e refrigeratori raffreddati ad acqua, rendendoli una pietra miliare dei moderni sistemi di raffreddamento industriale.
Perché scegliere la serie Lynx?
La serie Lynx è progettata per offrire la massima capacità di raffreddamento con un ingombro minimo. Integrando i componenti essenziali direttamente nel corpo del compressore, Lynxcool ha creato una soluzione "plug-and-play" che riduce la complessità del sistema e i tempi di installazione sia per gli OEM che per gli appaltatori.
Parametri tecnici
|
modello Lince |
|
|
071 |
081 |
091 |
101 |
110 |
120 |
140 |
|
|
velocità di scarica 50/60[Hz] |
|
m³/h |
270/324 |
307/368 |
344/413 |
380/456 |
413/496 |
480/576 |
560/672 |
|
|
peso |
|
Kg |
510 |
518 |
532 |
538 |
660 |
670 |
680 |
|
|
Volume di riempimento dell'olio |
|
dm³ |
11 |
11 |
11 |
11 |
17 |
17 |
17 |
|
|
riscaldatore ad olio |
|
|
200W-230V-50/60Hz |
|||||||
|
Diametro interno del manicotto/tubo di scarico/dimensione di presa |
|
mm/pollice |
54,1/2-1/8" |
54,1/2-1/8" |
54,1/2-1/8" |
67/2-5/8" |
80/3-1/8" |
80/3-1/8" |
80/3-1/8" |
|
|
Diametro intralume dell'aspirazione (guaina) Ø/dimensione di presa |
|
mm/pollice |
80/3-1/8" |
80/3-1/8" |
92,5/3-5/8" |
92,5/3-5/8" |
105,5/4-1/8" |
105,5/4-1/8" |
105,5/4-1/8" |
|
|
gestione energetica |
|
|
134-S: Graduale: Pieno carico, 75%,50%, Minimo. (Non graduale: Pieno carico... Minimo, o Pieno carico... 50% come richiesto) |
|||||||
|
Modulo di protezione del motore |
|
|
INT69 SNY |
|||||||
|
lubrificante |
|
|
SO02 (tranne Vi=2.2), S003 (Vi=2.2) |
|||||||
|
Motore standard¹) |
|
|
400 V/3/50 Hz-460 V/3/60 Hz |
|||||||
|
134-S-O |
corrente di avviamento |
LRAY |
A |
138 |
159 |
193 |
254 |
224 |
280 |
280 |
|
LRA△ |
A |
422 |
459 |
580 |
770 |
693 |
842 |
842 |
||
|
Corrente operativa massima |
FLA |
A |
107 |
111 |
123 |
131 |
156 |
174 |
199 |
|
|
134-S/134-5-L |
corrente di avviamento |
LRAY |
A |
159 |
193 |
254 |
254 |
318 |
361 |
361 |
|
LRA△ |
A |
459 |
580 |
770 |
770 |
953 |
1095 |
1095 |
||
|
Corrente operativa massima |
FLAL |
A |
118 |
132 |
148 |
156 |
182 |
202 |
228 |
|
|
134-S-R |
corrente di avviamento |
RAGGIO |
A |
- |
254 |
254 |
1 |
361 |
403 |
403 |
|
LRA△ |
A |
- |
770 |
770 |
- |
1095 |
1208 |
1208 |
||
|
Corrente operativa massima |
FLA |
A |
- |
142 |
160 |
1 |
203 |
230 |
263 |
|
|
Modello 134-S |
|
|
160 |
180 |
210 |
220 |
240 |
270 |
300 |
|
|
velocità di scarica 50/60[Hz] |
|
m³/h |
640/768 |
720/864 |
805/966 |
850/1020 |
910/1092 |
1000/1200 |
1100/1320 |
|
|
peso |
|
Kg |
930 |
940 |
950 |
980 |
1330 |
1350 |
1390 |
|
|
Volume di riempimento dell'olio |
|
dm³ |
23 |
23 |
23 |
23 |
25 |
25 |
25 |
|
|
riscaldatore ad olio |
|
|
275W-230V-50/60Hz |
|||||||
|
Diametro interno del tubo di scarico (guaina) O/dimensioni del tubo |
|
mm/pollice |
80,0/3-1/8" |
80,0/3-1/8" |
80,0/3-1/8" |
80,0/3-1/8" |
105,5/4-1/8" |
105,5/4-1/8" |
105,5/4-1/8" |
|
|
Diametro interno dell'aspirazione (tubo)/dimensione di presa |
|
mm/pollice |
105,5/4-1/8" |
105,5/4-1/8" |
105,5/4-1/8" |
105,5/4-1/8" |
134.8/0133 |
134.8/0133 |
134.8/0133 |
|
|
gestione energetica |
|
|
134-S: Graduale: Pieno carico, 75%,50%, Minimo. (Non graduale: Pieno carico... Minimo, o Pieno carico... 50% come richiesto) |
|||||||
|
Modulo di protezione del motore |
|
|
INT69 SNY |
|||||||
|
lubrificante |
|
|
S002 (tranne Vi=2.2), S003 (Vi=2.2) |
|||||||
|
Motore standard" |
|
|
400 V/3/50 Hz-460 V/3/60 Hz |
|||||||
|
134-S-O |
corrente di avviamento |
LRAY |
A |
354 |
374 |
453 |
543 |
551 |
703 |
791 |
|
LRA△ |
A |
1064 |
1155 |
1333 |
1645 |
1667 |
2109 |
2390 |
||
|
Corrente operativa massima |
FLA |
A |
229 |
254 |
266 |
276 |
330 |
367 |
402 |
|
|
134-S/134-5-L |
corrente di avviamento |
LRAY |
A |
374 |
453 |
543 |
595 |
703 |
783 |
876 |
|
LRA△ |
A |
1155 |
1333 |
1645 |
1802 |
2109 |
2348 |
2627 |
||
|
Corrente operativa massima |
FLAL |
A |
260 |
295 |
310 |
335 |
400 |
435 |
490 |
|
|
134-S-R |
corrente di avviamento |
RAGGIO |
A |
453 |
543 |
595 |
1 |
783 |
876 |
1062 |
|
LRA△ |
A |
1333 |
1645 |
1802 |
1 |
2348 |
2627 |
3186 |
||
|
Corrente operativa massima |
FLA |
A |
299 |
341 |
366 |
- |
446 |
501 |
569 |
|
Caratteristiche principali e vantaggi tecnici
Profilo rotore 5/6 proprietario:Utilizza il profilo del rotore a vite asimmetrico autoprogettato di Lynxcool. La combinazione a 5/6 lobi garantisce una lubrificazione ottimale e un ingranamento regolare, garantendo un funzionamento eccezionalmente silenzioso e privo di vibrazioni.
Design integrato ultracompatto:Il design elegante e salvaspazio integra il filtro di aspirazione, le valvole di intercettazione e i sensori di temperatura nell'alloggiamento principale, rendendolo ideale per sale macchine compatte.
Protezione avanzata del motore:Dispone di un modulo di monitoraggio intelligente che fornisce una protezione completa contro il surriscaldamento del motore, la perdita di fase e la rotazione inversa.
Feedback operativo intelligente:La trasmissione dei dati in tempo reale consente agli operatori di monitorare lo stato preciso del motore e del sistema di refrigerazione per prestazioni ottimizzate.
Sistema multicuscinetto per carichi pesanti:Impiega una sofisticata disposizione multi-cuscinetto per eliminare l'usura assiale e radiale del rotore, consentendo all'unità di gestire carichi elevati con una bassa emissione acustica.
Separazione dell'olio ad alta efficienza:Il separatore d'olio multistadio integrato raggiunge un'efficienza leader del settore pari al 99,85%, garantendo scambiatori di calore puliti e un ritorno dell'olio stabile.
Filtro ad alta densità integrato:Un filtro di aspirazione ad alta densità da 100μm integrato protegge i componenti interni ed è progettato per una sostituzione rapida e semplice durante la manutenzione ordinaria.
Raffreddamento del gas migliorato:Il percorso del flusso interno è progettato per utilizzare gas di aspirazione freddo per raffreddare in modo efficiente il motore prima che raggiunga i rotori delle viti.
Installazione flessibile a 360°:Le valvole di intercettazione di aspirazione e mandata possono ruotare di 360°, offrendo una flessibilità senza pari per la disposizione delle tubazioni in spazi ristretti.
Affidabile valvola di sicurezza integrata:Presenta una valvola di sicurezza interna ad alte specifiche progettata per soddisfare i più severi standard di sicurezza per un'affidabilità a lungo termine.
Applicazioni primarie
Raffreddamento di processi industriali:Raffreddamento di precisione per la lavorazione alimentare, la produzione chimica e i data center.
Condizionamento d'aria specializzato:Sistema di climatizzazione per impieghi gravosi per ospedali, camere bianche e grandi complessi commerciali.
Conservazione frigorifera a bassa e media temperatura:Ottimizzato per R404A e R507A nella logistica del congelamento e della catena del freddo.
Sistemi a pompa di calore:Prestazioni affidabili per la produzione di acqua calda e il recupero di calore industriale.
Il vantaggio Lynxcool
Precisione a livello di micron:I nostri rotori sono lavorati secondo le tolleranze più elevate per garantire la durata di servizio più lunga sul mercato.
Supporto globale:Con 15 centri di assistenza in tutto il mondo, Lynxcool fornisce la competenza tecnica e i componenti di cui hai bisogno, ovunque si trovi il tuo progetto.
Configurazioni personalizzabili:Siamo in grado di fornire configurazioni interne su misura dell'unità di refrigerazione a vite semiermetica monostadio per soddisfare la vostra applicazione specifica.
