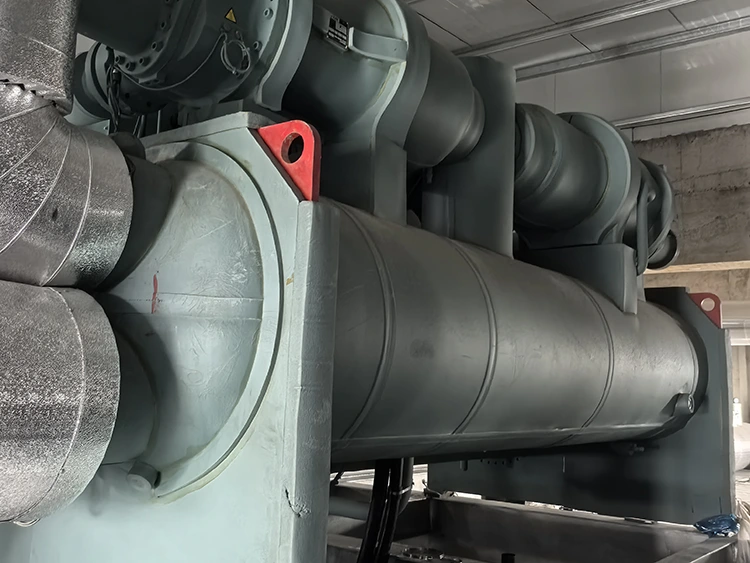

Unità refrigeratore a vite raffreddata ad acqua

L'unità refrigeratore a vite raffreddata ad acqua è progettata per un funzionamento continuo ad alta efficienza nei settori commerciale e industriale. Dotato di un compressore a vite e di una configurazione raffreddata ad acqua, offre uno scambio di calore superiore, un funzionamento più silenzioso e una maggiore durata delle apparecchiature rispetto ai tradizionali refrigeratori raffreddati ad aria. La tecnologia integrata di azionamento a frequenza variabile (VFD) e i sistemi di controllo intelligenti forniscono un raffreddamento flessibile e preciso per soddisfare le esigenze di carico dinamico.

Questo refrigeratore funge da fonte di raffreddamento centrale per edifici di grandi dimensioni, fabbriche, data center, strutture mediche e laboratori, garantendo efficienza energetica e controllo stabile della temperatura per applicazioni sensibili.

Componenti principali del sistema

Compressore a doppia vite: design semiermetico, modulazione continua della capacità (10–100%), vibrazioni ridotte, funzionamento silenzioso, prestazioni continue 24 ore su 24, 7 giorni su 7.

Condensatore a fascio tubiero: tubi di rame senza saldatura in un guscio di acciaio per un efficiente smaltimento del calore e una lunga durata.

Evaporatore allagato/ad espansione diretta: fornisce una temperatura dell'acqua refrigerata stabile con un'elevata efficienza di trasferimento del calore.

Separatore d'olio: rimuove l'olio intrappolato dal refrigerante, garantendo una corretta lubrificazione e prestazioni dello scambiatore di calore.

Dispositivo di espansione (TXV / EEV): controllo preciso del surriscaldamento e migliore efficienza a carico parziale.

Controllo elettrico intelligente: sistema basato su PLC o microprocessore per funzionamento automatizzato, monitoraggio, diagnostica e integrazione remota tramite BACnet o Modbus.

Parametri di configurazione

Parametri prestazionali fondamentali

1. Intervallo di capacità di raffreddamento

Unità refrigeratori a vite standard raffreddate ad acqua: 125~1800 kW

Modelli allagati ad alta durata: 443~3484 kW, adatti per grandi applicazioni industriali e commerciali

I modelli speciali a bassa temperatura possono produrre acqua fino a -45°C, la capacità di raffreddamento copre 5~2200kV

2. Indice di efficienza energetica (COP)

Unità refrigeranti a vite convenzionali raffreddate ad acqua: 4,4~5,2

Modelli allagati ad alta efficienza: il COP può raggiungere 5,8~6,2, con efficienza ancora maggiore a carico parziale

I prodotti con certificazione energetica hanno un COP misurato di 5,46~5,86, conforme allo standard nazionale di efficienza energetica di prima classe

3. Potenza e tensione in ingresso

Potenza in ingresso: a partire da 7,5 kW, le unità di grandi dimensioni possono raggiungere centinaia di kW

Standard di tensione: 380 V/50 Hz, alcuni modelli ad alta potenza supportano l'alimentazione ad alta tensione da 6000 V

4. Controllo della temperatura dell'acqua in uscita

Temperatura di uscita dell'acqua refrigerata: 5~25℃ La precisione del controllo della temperatura può raggiungere +0,1°C, soddisfacendo i requisiti dei processi di produzione di precisione.

5. Livello di rumore

Il rumore di funzionamento è generalmente compreso tra 75 e 85 dB(A).

I modelli a basso rumore di fascia alta possono controllarlo al di sotto di 60-70 dB, avvicinandosi al livello di rumore di un ambiente d'ufficio.

Principali vantaggi prestazionali

Alta efficienza: la tecnologia VFD riduce al minimo gli sprechi energetici; le configurazioni multi-compressore consentono di risparmiare fino al 20% di energia rispetto ai design tradizionali.

Funzionamento affidabile: vibrazioni ridotte, rumore minimo, struttura robusta per un funzionamento continuo 24 ore su 24.

Modulazione flessibile del carico: regolazione continua della capacità dal 10 al 100% del carico nominale per esigenze di raffreddamento variabili.

Manutenzione semplice: design accessibile per controlli di routine, sostituzione di componenti e manutenzione predittiva tramite controlli intelligenti.

Applicazioni versatili: fornitura di acqua refrigerata 3–20°C, adatta per aria condizionata commerciale, processi industriali, data center e strutture mediche.

Applicazione

1.Edifici commerciali

Grandi centri commerciali, torri di uffici, hotel, centri congressi e complessi ad uso misto si affidano ai refrigeratori a vite raffreddati ad acqua come impianto di raffreddamento centrale per i loro sistemi HVAC. L'unità refrigeratore a vite raffreddata ad acqua fornisce una fonte di raffreddamento centrale affidabile, efficiente e silenziosa in grado di soddisfare l'intera gamma di carichi di raffreddamento dell'edificio durante tutto l'anno.

2.Centri dati

Nelle applicazioni di raffreddamento dei data center, il prodotto funziona insieme a torri di raffreddamento e unità di trattamento dell'aria per sale computer o unità di raffreddamento in fila per mantenere precise temperature di ingresso del server e proteggere l'infrastruttura IT critica.

La combinazione di alta efficienza e controllo preciso della capacità consente agli operatori dei data center di raggiungere valori PUE (Power Usage Effectiveness) inferiori a 1,3, riducendo significativamente il sovraccarico energetico dell'infrastruttura di raffreddamento IT.

3. Raffreddamento di processi industriali

Nello stampaggio a iniezione, nella galvanica, nella lavorazione chimica, nella produzione di alimenti e bevande e nella produzione farmaceutica, un raffreddamento di processo preciso e affidabile è essenziale per la qualità del prodotto, la produttività e la sicurezza operativa. Fornisce acqua di raffreddamento di processo stabile e accuratamente controllata per soddisfare i rigorosi requisiti di temperatura di queste esigenti applicazioni industriali.

4. Strutture mediche e scientifiche

Ospedali, camere bianche, laboratori e strutture di ricerca richiedono ambienti a temperatura altamente affidabile e controllata con precisione sia per il comfort del paziente che per l'integrità dei processi e delle apparecchiature sensibili. L'unità refrigeratore a vite raffreddata ad acqua Lynxcool fornisce la stabilità, l'affidabilità e la precisione di controllo necessarie per soddisfare i rigorosi standard delle applicazioni HVAC per strutture sanitarie e scientifiche.

5.Produzione di componenti elettronici

Gli impianti di fabbricazione di semiconduttori, le strutture di assemblaggio di PCB e i laboratori di test di componenti elettronici richiedono ambienti di raffreddamento stabili e privi di contaminazioni con un controllo preciso della temperatura. Il refrigeratore Lynxcool supporta questi requisiti soddisfacendo al tempo stesso le rigorose aspettative di affidabilità delle operazioni di produzione di componenti elettronici di alto valore.

Linee guida per la selezione e l'installazione

Calcolo del carico: utilizza un'analisi dettagliata del guadagno di calore considerando l'involucro dell'edificio, l'occupazione, i carichi delle apparecchiature e il clima.

Attrezzatura ausiliaria: un sistema di refrigerazione completo raffreddato ad acqua richiede che la seguente attrezzatura ausiliaria sia progettata e installata come un sistema integrato:

● Torri di raffreddamento dimensionate per respingere l'intero carico termico del condensatore alla temperatura ambiente di bulbo umido di progetto

● Pompe di circolazione dell'acqua del condensatore con portata e prevalenza adeguate

● Pompe di circolazione dell'acqua refrigerata per i circuiti primario e secondario, a seconda dei casi

● Serbatoio tampone isolato dell'acqua refrigerata per garantire stabilità idraulica e accumulo termico

● Sistema di trattamento dell'acqua per mantenere la qualità dell'acqua della torre di raffreddamento e prevenire incrostazioni, corrosione e crescita biologica

● Tubazioni, valvole, filtri, vasi di espansione e prese d'aria come richiesto dalla progettazione del sistema

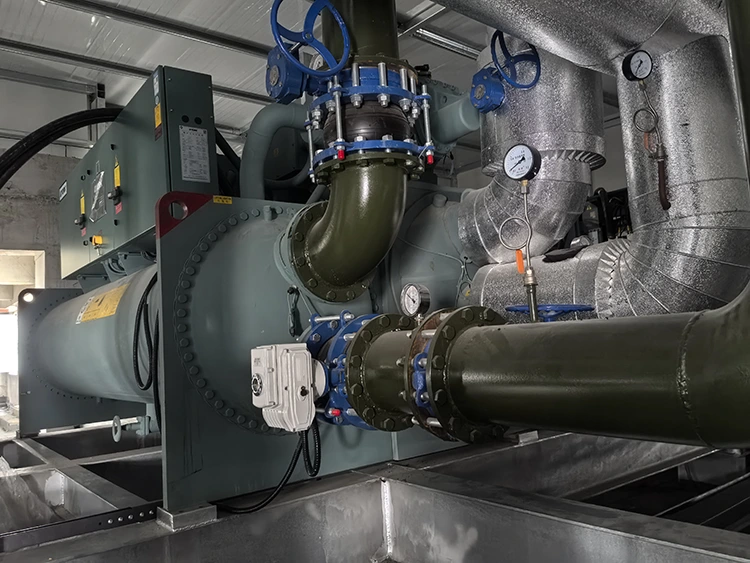

Ambiente di installazione: l'unità refrigeratore a vite raffreddata ad acqua Lynxcool deve essere installata in una sala meccanica interna che soddisfi i seguenti requisiti ambientali:

● Buona ventilazione naturale o meccanica per prevenire l'accumulo di calore

● Assenza di gas corrosivi, vapori chimici o polvere eccessiva

● La temperatura ambiente è sempre mantenuta al di sotto dei 45°C

● Adeguata capacità di carico strutturale del pavimento per sostenere il peso dell'unità refrigeratore

● Spazio sufficiente attorno a tutti i lati dell'unità per l'accesso per la manutenzione, come specificato nel manuale di installazione

● Cuscinetti isolanti per vibrazioni o isolatori a molla installati tra la base dell'unità e la struttura del pavimento per ridurre al minimo la trasmissione delle vibrazioni all'edificio

Perché scegliere i refrigeratori a vite raffreddati ad acqua Lynxcool?

I refrigeratori a vite raffreddati ad acqua Lynxcool combinano la tecnologia avanzata del compressore a vite, controlli intelligenti e una solida qualità ingegneristica. Offriamo soluzioni su misura praticamente per qualsiasi progetto commerciale o industriale. Con il supporto globale dell'ingegneria applicativa, il servizio post-vendita e una comprovata esperienza in centinaia di progetti con clienti come Nestlé, Coca-Cola, PepsiCo, Mars, Danone e Unilever, Lynxcool garantisce prestazioni, efficienza e affidabilità a lungo termine.
