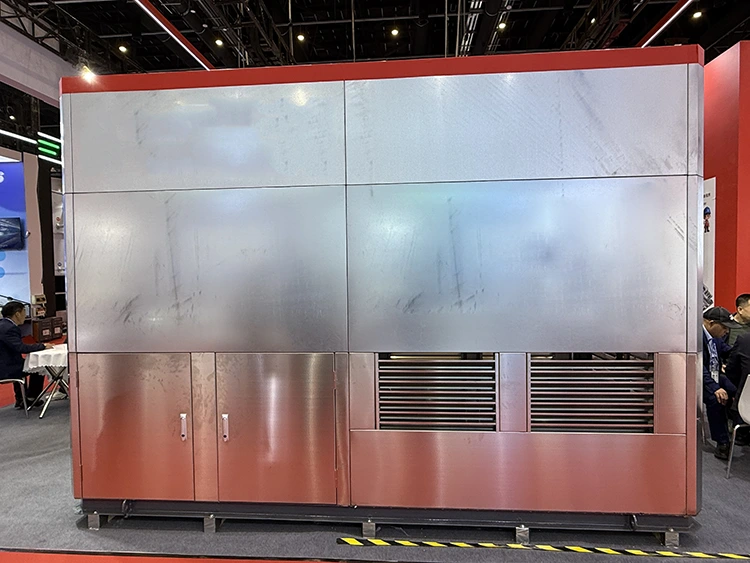

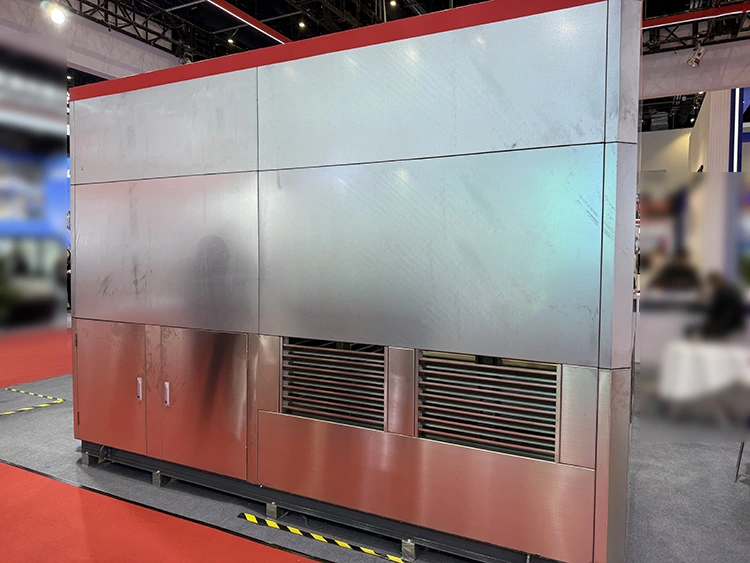

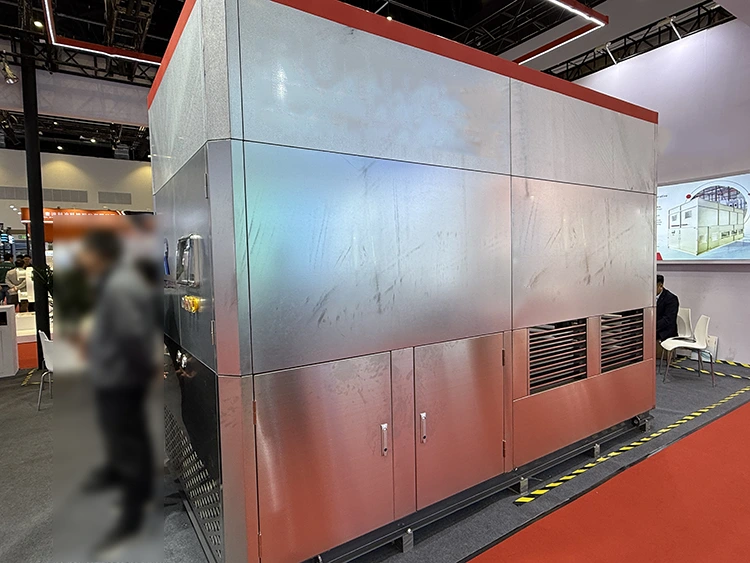

Unità refrigeratore a vite raffreddata per evaporazione

L'unità refrigeratore a vite con raffreddamento evaporativo è progettata specificamente per il raffreddamento di processi industriali, impianti di acqua refrigerata HVAC e applicazioni di preraffreddamento della catena del freddo in cui è richiesta una fornitura di acqua refrigerata affidabile ed efficiente dal punto di vista energetico tutto l'anno. Tutti i componenti principali sono selezionati tra i principali marchi globali e vengono sottoposti a test di funzionamento completi in fabbrica alla capacità nominale prima della spedizione.

Caratteristiche chiave del sistema

•Condensazione evaporativa: la reiezione del calore riferita al bulbo umido garantisce una temperatura di condensazione inferiore di 5–8 °C rispetto alle unità raffreddate ad aria nella stessa temperatura a bulbo secco, aumentando il COP fino al 20%.

•Compressore a doppia vite: Vi infinitamente variabile (rapporto di volume integrato) e controllo della capacità dal 25 al 100% del carico con una riduzione minima delle prestazioni a carico parziale.

•Evaporatore DX a fascio tubiero: struttura a guscio in acciaio al carbonio e tubi di rame progettata da ASME; ottimizzato per una differenza di temperatura dell'acqua refrigerata di 7/12 °C o 5/10 °C.

•Imballaggio in fabbrica: montato su skid, testato in fabbrica e spedito in un unico pezzo (o due sezioni per i modelli di grandi dimensioni) per ridurre al minimo i tempi di installazione e il rischio di messa in servizio sul campo.

•Controllo tramite microprocessore: HMI touchscreen con interfaccia Modbus RTU/TCP, sequenza di avvio automatico, pianificazione del carico del compressore e registrazione completa degli allarmi.

Specifiche tecniche

Parametri di prestazioni e sistema

Nota: capacità di raffreddamento e COP basati su: ingresso/uscita acqua refrigerata 12/7 °C, temperatura a bulbo umido 28 °C, carica di refrigerante nominale, altitudine sul livello del mare.

Gamma di modelli standard

Nota: le dimensioni si riferiscono a configurazioni a unità singola. Modelli a doppio compressore e circuito tandem disponibili per capacità superiori a 1.163 kW. Tutte le specifiche sono soggette a revisione tecnica finale.

Ambito di applicazione

L'unità refrigeratore a vite con raffreddamento evaporativo Lynxcool è particolarmente adatta a qualsiasi struttura che richieda una fonte di acqua refrigerata autonoma e ad alto COP con requisiti di ingombro limitati. Tipici settori applicativi sono:

Raffreddamento di processi industriali

•Produzione farmaceutica: fornitura precisa di acqua refrigerata a 5–10 °C per reattori, fermentatori e HVAC per camere bianche.

•Impianti chimici e petrolchimici: raffreddamento di processo continuo a temperatura dell'acqua in uscita stabile; compatibile con soluzioni di glicole per circuiti secondari sotto zero.

•Iniezione ed estrusione plastica: Raffreddamento stampi e raffreddamento olio idraulico; inseguimento rapido del carico tramite il controllo continuo della capacità del compressore.

•Raffreddamento del data center: scambiatori di calore con porta posteriore o unità CRAC alimentate da acqua refrigerata; la bassa temperatura di condensazione riduce significativamente il PUE rispetto ai refrigeratori raffreddati ad aria.

HVAC ed edificio commerciale

•Impianti centrali ad acqua refrigerata: servono unità di trattamento dell'aria (AHU), unità fan-coil (FCU) e travi fredde in uffici commerciali, hotel ed edifici ospedalieri.

•Raffreddamento distrettuale: unità multiple in parallelo con pompaggio primario/secondario; adatto per circuiti di raffreddamento centrali di campus o parchi industriali.

Catena del freddo e trasformazione alimentare

•Tunnel di preraffreddamento: fornitura di acqua refrigerata ai preraffreddatori a piastre o a spruzzo per prodotti freschi, frutti di mare e carne.

•Anticamere di conservazione frigorifera: raffreddamento della batteria di trattamento dell'aria per zone cuscinetto delle pedane di carico dove sono richieste temperature moderate (2–10 °C).

•Trattamento di bevande e prodotti lattiero-caseari: acqua di raffreddamento CIP, raffreddamento della sezione pastorizzatore e raffreddamento della camicia del serbatoio.

Caratteristiche tecniche principali

Tecnologia di condensazione evaporativa

A differenza dei refrigeratori raffreddati ad aria convenzionali che respingono il calore interamente alla temperatura dell'aria a bulbo secco dell'ambiente, l'unità refrigeratore evaporativo a vite con raffreddamento evaporativo Lynxcool utilizza un condensatore evaporativo spray-and-coil integrato. La serpentina del refrigerante viene continuamente bagnata dall'acqua ricircolata mentre la ventola aspira l'aria ambiente in controcorrente attraverso la sezione della serpentina. L'evaporazione di una piccola frazione dell'acqua assorbe il calore latente del refrigerante, consentendo alla temperatura di condensazione di seguire la temperatura ambiente a bulbo umido anziché la temperatura a bulbo secco.

In una tipica condizione ambientale a 35 °C a bulbo secco e 28 °C a bulbo umido, un refrigeratore raffreddato ad aria può condensare a 48–52 °C mentre l'unità a condensazione evaporativa condensa a 38–42 °C: una differenza di 8–12 K che riduce direttamente il rapporto di pressione del compressore, aumenta l'efficienza volumetrica e migliora il COP del 15–25%.

Compressore a doppia vite con Vi variabile

Il compressore incorpora una valvola a cassetto con rapporto volumetrico (Vi) integrato che regola il rapporto di compressione interna in modo che corrisponda al rapporto di pressione operativa effettivo del sistema. Ciò impedisce la sovracompressione (lavoro sprecato) in condizioni di carico parziale o di bassa temperatura ambientale e la sottocompressione (perdita di capacità) in condizioni di carico ambientale elevato o di carico elevato. Il risultato sono curve di efficienza piatte a carico parziale e prestazioni costanti nell'intero campo operativo.

•Intervallo di capacità: 25–100% continuo, tramite valvola a cassetto azionata dal PLC.

•Protezione del compressore: interruttore differenziale della pressione dell'olio, sensore della temperatura di scarico, termistori dell'avvolgimento del motore, timer antiriciclaggio (ciclo di arresto minimo di 10 minuti).

•Gestione dell'olio: raffreddamento dell'olio tramite termosifone (preferito) o iniezione di liquido; vetro spia del livello dell'olio; caricato in fabbrica con il tipo e la quantità di olio specificati dal produttore del compressore.

Controllo intelligente del microprocessore

L'unità refrigeratore a vite con raffreddamento evaporativo è fornita con un controller a microprocessore sviluppato da Lynxcool dotato di un HMI touchscreen a colori da 7 pollici. Il controller gestisce tutte le funzioni dell'unità, tra cui:

•Controllo PID della temperatura in uscita dell'acqua refrigerata (setpoint regolabile 3–15 °C)

•Carico/scarico compressore con protezione anticiclo breve

•Ventilatore del condensatore evaporativo e attivazione della pompa (disponibile opzione ventola EC continua)

•Valvola di reintegro acqua e gestione del ciclo di spurgo

•Registro completo degli allarmi con timestamp; uscita relè allarme remoto

•Comunicazione Modbus RTU/TCP per integrazione BMS/SCADA

•Programmazione settimanale e input di limitazione della domanda

Skid compatto assemblato in fabbrica

Tutti i componenti (compressore, sezione del condensatore evaporativo, vaso dell'evaporatore, pannello di controllo, tubazioni del refrigerante e collettori di distribuzione dell'acqua) sono montati in fabbrica su un telaio di base in acciaio strutturale e interconnessi prima della spedizione. Questo preassemblaggio in fabbrica garantisce l'integrità del circuito refrigerante sottoposto a prova di tenuta, la continuità elettrica verificata e un test di funzionamento funzionale alla piena capacità nominale prima che l'unità lasci la fabbrica.

•Installazione: l'unità arriva al sito pronta per il collegamento elettrico, le tubazioni dell'acqua refrigerata e solo il collegamento dell'acqua di reintegro: non sono necessari interventi sul refrigerante sul campo.

•Tempo di messa in servizio: normalmente 1 giorno per i collegamenti elettrici/tubazioni + ½ giornata per l'impostazione dei parametri di controllo e la verifica del primo avvio.

Trattamento delle acque ed eliminatore di gocce

I sistemi evaporativi richiedono il trattamento dell'acqua per prevenire incrostazioni, corrosione e crescita biologica nel circuito di spruzzatura. Le unità Lynxcool sono progettate per accettare sistemi di filtraggio e dosaggio standard a flusso laterale e includono:

•Ugelli di spruzzatura in acciaio inossidabile (non intasati, sostituibili)

•Lame eliminagocce in PVC che rimuovono ≥ 99,97% di gocce d'acqua trascinate (mitigazione del rischio Legionella)

•Coppa inferiore con riscaldatore per funzionamento a temperature inferiori allo zero

•Elettrovalvola di spurgo automatica con ingresso del controller basato sulla conduttività

•Filtro a schermo da 50 micron a flusso laterale

Perché scegliere Lynxcool

Leadership nell’efficienza energetica

I refrigeratori a vite con raffreddamento evaporativo Lynxcool forniscono costantemente valori COP a pieno carico di 3,8–4,5 e valori di carico parziale integrato (IPLV) che superano gli standard minimi ASHRAE 90.1 del 15–30%. Nel corso di una vita utile di 10 anni, il risparmio energetico rispetto a un refrigeratore equivalente raffreddato ad aria in genere recupera la differenza del prezzo di acquisto unitario entro 2-3 anni nelle regioni con tariffe elettriche moderate.

Test di fabbrica completi

Ogni unità viene sottoposta a un test di funzionamento in fabbrica a pieno carico di almeno 4 ore su un circuito di prova ad acqua refrigerata calibrato sulle condizioni AHRI 550/590. Il rapporto di prova, che comprende la pressione di aspirazione/scarico del compressore, le temperature di ingresso/uscita dell'acqua refrigerata, l'assorbimento di energia elettrica e il COP calcolato, viene fornito con ogni unità come prova documentale delle prestazioni nominali.

Ampia compatibilità con i refrigeranti

Le unità standard sono progettate per R134a (basso GWP, non infiammabile, disponibile a livello globale). Le varianti legacy R22 e R507 sono disponibili per i mercati in cui l'infrastruttura di fornitura di R134a è limitata. Il design dell'unità utilizza collegamenti in rame brasato in tutto il circuito del refrigerante ed è sottoposto a test di pressione a 1,5 volte la pressione di progetto prima del caricamento.

Supporto tecnico applicativo

Il team di ingegneri di Lynxcool fornisce supporto prevendita gratuito, tra cui: analisi della temperatura del bulbo umido per il sito del progetto, simulazione energetica annuale (metodo TRNSYS o bin-hour), revisione dello schema delle tubazioni e disegni della disposizione meccanica della stanza. Questo supporto riduce i rischi di progettazione e garantisce che l'unità specificata sia correttamente abbinata al profilo di carico dell'edificio.

Costo totale di proprietà competitivo

Prodotte in Cina secondo gli standard di progettazione internazionali (ASME, EN 378, GB 150), le unità Lynxcool offrono costi di acquisto inferiori del 20–35% rispetto alle apparecchiature equivalenti di marca europea o nordamericana, offrendo allo stesso tempo prestazioni e qualità costruttiva comparabili. I pezzi di ricambio sono tenuti a magazzino e disponibili per la spedizione espressa in tutto il mondo; il design dell'unità utilizza modelli di compressori standard del settore per garantire la disponibilità dei componenti a lungo termine.

Domande frequenti

D:  In cosa differisce un refrigeratore a vite con raffreddamento evaporativo da un refrigeratore centrifugo raffreddato ad acqua?

R:  Un refrigeratore centrifugo raffreddato ad acqua richiede una torre di raffreddamento e un sistema di pompaggio dell'acqua del condensatore separati, con l'aggiunta di costi di capitale, tubazioni e oneri di manutenzione separati. Il refrigeratore a vite con raffreddamento evaporativo è un'unità autonoma: il condensatore evaporativo è integrato nello skid del refrigeratore, eliminando la necessità di una torre di raffreddamento separata, di pompe dell'acqua del condensatore e di un bacino associato. L'installazione è più vicina a un'unità raffreddata ad aria in termini di semplicità, mentre le temperature di condensazione si avvicinano ai livelli di efficienza del raffreddamento ad acqua.

D:  Qual è il tasso di consumo di acqua e come si confronta con una torre di raffreddamento?

R:  L'evaporazione nel circuito di spruzzatura del condensatore consuma circa 2,0–2,5 L/h per kW di calore dissipato (a seconda delle condizioni ambientali). Ciò è paragonabile ad una torre di raffreddamento equivalente che serve un refrigeratore raffreddato ad acqua. Il consumo totale di acqua nel sistema, inclusi spurgo e deriva, è generalmente di 3–4 L/h per kW di calore dissipato. Nei climi aridi dove i costi dell'acqua rappresentano un problema, è possibile aggiungere preraffreddatori dry-cooler per ridurre le ore di funzionamento in condizioni di umidità.

D:  L'unità può funzionare in condizioni ambientali fredde (inverno)?

R:  Sì. Al di sotto di circa 12 °C di temperatura ambiente a bulbo umido, la pompa di spruzzatura può essere spenta e l'unità funziona come un refrigeratore raffreddato ad aria secca utilizzando solo le ventole del condensatore. Un riscaldatore della vasca controllato termostaticamente impedisce il congelamento della vasca dell'acqua di nebulizzazione a temperature ambiente fino a –15 °C. Per i siti con funzionamento prolungato sotto zero, è possibile specificare un precondensatore del raffreddatore a secco opzionale protetto da glicole per eliminare completamente l'uso di acqua invernale.

D:  Qual è la quantità minima dell'ordine e il tempo di consegna?

R:  Non esiste una quantità minima di ordine: sono accettate singole unità. Il tempo di consegna standard dalla conferma dell'ordine è di 8-12 settimane per i modelli fino a LynxEC-582; 12-16 settimane per i modelli più grandi. Gli slot di produzione espressa potrebbero essere disponibili per progetti urgenti. I disegni tecnici completi e i manuali IOM vengono forniti 2-3 settimane dopo l'effettuazione dell'ordine per supportare la preparazione civile ed elettrica parallela.

D:  Quale garanzia e supporto post-vendita vengono forniti?

R:  Tutte le unità refrigeratori a vite con raffreddamento evaporativo Lynxcool sono coperte da una garanzia di 12 mesi sulle parti a partire dalla data di messa in servizio (o 18 mesi dalla spedizione, a seconda di quale data sia precedente). Il compressore è coperto dalla garanzia originale del produttore per lo stesso periodo. Lynxcool mantiene un deposito di pezzi di ricambio con spedizione il giorno successivo per articoli di usura standard. La diagnostica remota tramite l'interfaccia Modbus consente agli ingegneri Lynxcool di rivedere i registri dei guasti e i dati operativi senza una visita in loco.
