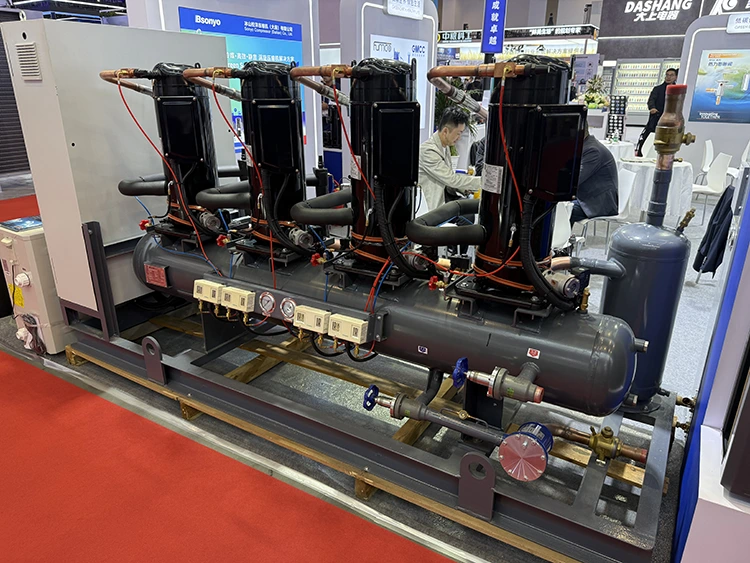

Unità compressore di refrigerazione Scroll raffreddata ad acqua
L'unità di refrigerazione Scroll raffreddata ad acqua è un'unità di refrigerazione montata su scroll assemblata in fabbrica, prodotta a Lynxcool, in Cina. Combina le caratteristiche di bassa rumorosità e vibrazioni ridotte di un compressore scroll con l'elevata efficienza energetica del condensatore raffreddato ad acqua, rendendolo adatto per applicazioni interne, sensibili al rumore e a risparmio energetico che richiedono 5-120 kW di capacità di raffreddamento. Il condensatore raffreddato ad acqua raggiunge una temperatura di condensazione inferiore di 5–10°C rispetto alla condensazione ad aria, migliorando il COP del compressore e risparmiando energia.
Queste unità di refrigerazione Scroll raffreddate ad acqua sono ampiamente utilizzate in hotel di fascia alta, ospedali, laboratori, impianti farmaceutici, data center e sale di condizionamento d'aria centralizzate. Costituiscono la soluzione di raffreddamento preferita per ambienti di installazione interni silenziosi e con poche vibrazioni.
Quali sono i vantaggi di questi prodotti?
Estremamente silenzioso: nessuna ventola esterna; il compressore scroll funziona in modo fluido, con livelli di rumore di soli 52–62 dB(A) a 1 metro.
Efficienza energetica: il raffreddamento ad acqua abbassa la temperatura di condensazione, aumentando il COP del 12–20% e riducendo i costi operativi.
Compressore Scroll: vibrazioni ridotte, assenza di valvole a pistone, 70% di parti mobili in meno e rendimento continuo e stabile.
Specifiche multiple: unità singola da 5–30 kW, serie multi-unità da 20–120 kW, per soddisfare esigenze diverse.
Compatibilità con più refrigeranti: R410A / R32 / R448A / R449A / R134a.
GMP e supporto farmaceutico: pacchetti di documentazione DQ/IQ/OQ opzionali, conformi agli standard di produzione GMP.
Parametri tecnici
|
Parametro |
Valore/Intervallo |
|
Gamma di capacità di refrigerazione |
5 kW — 120 kW (tandem singolo o multi-scroll; a condizioni nominali standard) |
|
Condizioni di valutazione standard |
Evaporazione -7°C; Condensazione +40°C; Ingresso CW +30°C / uscita +35°C |
|
Intervallo di temperatura di evaporazione |
Da −30°C a +15°C (a seconda del modello) |
|
Intervallo di temperatura di condensazione |
Da +28°C a +48°C (a seconda della temperatura dell'acqua del condensatore) |
|
Tipo di compressore |
Rotolo ermetico; Tandem singolo o multi-scroll (2–4 compressori) |
|
Opzioni del marchio del compressore |
Copeland/Emerson/Panasonic (specificato nell'ordine) |
|
Controllo della capacità |
Singolo: acceso/spento; tandem: accensione/spegnimento graduale con rotazione anticipo-ritardo |
|
Tipo di condensatore |
A fascio tubiero (standard); scambiatore di calore a piastre saldobrasate (opzione compatta) |
|
Materiale del tubo del condensatore |
Tubo di rame/involucro di acciaio; opzione tubo in titanio per acque aggressive |
|
Portata dell'acqua del condensatore |
≈12 l/min per 5 kW di calore dissipato (ΔT = 5°C) |
|
Pressione di progetto del condensatore |
Lato refrigerante 25 bar; Lato acqua 10 bar |
|
Refrigeranti |
R410A / R32 / R448A / R449A / R134a |
|
Ricevitore di liquidi |
Integrante; ≥ 10 minuti di conservazione alla capacità nominale |
|
Dispositivo di espansione |
norma EEV; Opzione TXV per piccole unità a scorrimento singolo |
|
COP (tipico a −7°C / +40°C) |
3,5 — 4,5 (a seconda del refrigerante e del modello) |
|
Livello di rumore |
≤ 52–62 dB(A) a 1 m — il più silenzioso nella gamma Lynxcool |
|
Telaio antiscivolo |
Acciaio strutturale compatto; supporti antivibranti; classificato per interni |
|
Sistema di controllo |
Controller elettronico (piccolo) / PLC + HMI (multi-scroll); Modbus/BACnet |
|
Fornitura elettrica |
220 V monofase (piccolo) / 380 V trifase / 50 Hz |
|
Ingombro (tipico singolo da 20 kW) |
ca. 1.000 × 600 mm (L × L); altezza ca. 1.300 mm |
|
Ingombro (tipico multi-scroll da 60 kW) |
ca. 1.800 × 1.000 mm (L × P); altezza ca. 1.500 mm |
|
Certificazione |
CE / ISO 9001 / PED 2014/68/EU / GB 151 (condensatore a fascio tubiero) |
In quali campi può essere utilizzata questa attrezzatura?
Hotel e Ristoranti: Celle frigorifere, cantine, frigobar; livello di rumore inferiore a 55 dB(A).
Ospedali e strutture mediche: celle frigorifere farmaceutiche, condizionamento delle sale operatorie, laboratori; le basse vibrazioni garantiscono la sicurezza delle apparecchiature di precisione.
Prodotti farmaceutici e biotecnologie: raffreddamento del reattore, controllo della temperatura di fermentazione, condensazione del liofilizzatore; Conforme alle GMP.
Data Center e IT: climatizzazione di precisione ±0,5°C; l'installazione interna consente di risparmiare spazio sul tetto e di ridurre il PUE.
Laboratori e test ambientali: vibrazioni ridotte, controllo stabile della temperatura; adatto per la conservazione di campioni e standard.
Caratteristiche principali
1. Opzione condensatore a piastre: l'unità di refrigerazione Scroll raffreddata ad acqua vanta un design compatto, che consente di risparmiare il 20-30% di spazio, rendendola adatta per ambienti server con spazio limitato.
2. Serie multi-scroll + funzionamento alternato: il PLC gestisce l'avvio/arresto del compressore, bilanciando le ore di funzionamento accumulate e prolungandone la durata.
3. Controllo del surriscaldamento EEV: risposta rapida all'avvio/arresto del compressore, temperatura di evaporazione precisa fino a ±2°C.
4. Pacchetto documentazione GMP: DQ/IQ/OQ, certificato di calibrazione dello strumento, registrazione dati 21 CFR Parte 11 opzionale.
Perché scegliere Lynxcool?
Prodotto in Cina: oltre 12 anni di esperienza nei compressori scroll raffreddati ad acqua, assemblati in fabbrica, certificati CE/PED.
Garanzia sul rumore: fornisce dati sul rumore di progettazione per una facile valutazione acustica in hotel e ospedali.
Vantaggio in termini di costi: le unità prodotte in Cina costano il 25-38% in meno rispetto alle unità europee comparabili, senza compromettere la qualità.
Casi di studio estesi: oltre 3.000 unità installate in oltre 30 paesi in tutto il mondo, che coprono hotel, ospedali, prodotti farmaceutici e laboratori.
Servizio post-vendita completo: fornisce guida all'installazione, manuali utente e supporto tecnico remoto.
Domande frequenti
D1: Perché l'unità di refrigerazione Scroll raffreddata ad acqua è l'unità di refrigerazione più silenziosa?
R: Il raffreddamento ad acqua elimina il rumore della ventola esterna e il compressore scroll funziona in modo fluido senza il rumore dell'impatto del pistone.
Q2: Come viene fornita la condensa?
R: La temperatura ottimale dell'acqua in ingresso è di +28°C ~ +32°C, e può provenire da una torre di raffreddamento o da un sistema di recupero del calore.
Q3: Qual è la differenza tra un condensatore BPHE e un condensatore a fascio tubiero?
R: BPHE è compatto e occupa meno spazio, ma richiede una decalcificazione chimica; i condensatori a fascio tubiero possono essere puliti meccanicamente e sono adatti per ambienti con elevata durezza dell'acqua.
D4: Gli impianti farmaceutici possono utilizzare l'unità di refrigerazione Scroll raffreddata ad acqua?
R: Sì, viene fornito un pacchetto completo di documentazione GMP e le basse vibrazioni soddisfano i requisiti ambientali del settore farmaceutico.
Q5: Qual è il ciclo di manutenzione?
A: Ispezione mensile: compressore, spia del refrigerante, flusso d'acqua.
Ispezione trimestrale: indicatori chimici della condensa.
Ispezione annuale: corrente del compressore, perdite di refrigerante, dispositivi di sicurezza, calibrazione EEV.
