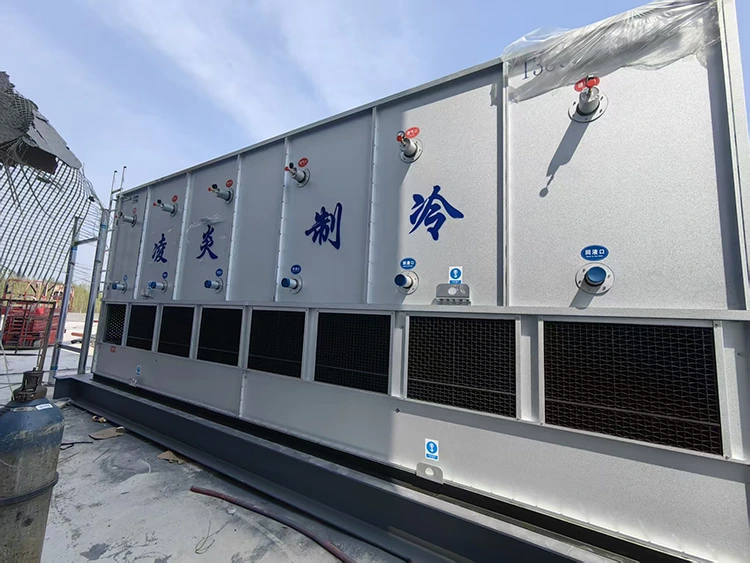

Condensatore evaporativo in controcorrente

I condensatori evaporativi in ​​controcorrente acqua e aria come mezzi di raffreddamento per scambiare calore con il gas refrigerante ad alta temperatura all'interno dei tubi della batteria, condensando il gas in liquido. L'acqua di raffreddamento viene distribuita tramite ugelli spruzzatori sulla superficie esterna delle batterie mentre i ventilatori assiali aspirano l'aria ambiente verso l'alto attraverso l'unità. I flussi opposti di acqua e aria creano un raffreddamento evaporativo altamente efficace: una parte dell'acqua evapora, assorbendo grandi quantità di calore che viene poi scaricata nell'atmosfera. Gli separatori di gocce catturano le gocce d'acqua trascinate, restituendole al bacino per il ricircolo. Una valvola a galleggiante ripristina automaticamente l'acqua persa per evaporazione.

Quali sono le caratteristiche di questa macchina?

Rispetto ai condensatori convenzionali raffreddati ad aria o ad acqua, il condensatore evaporativo in controcorrente LynxB offre:

•Consumo energetico inferiore di circa il 50% rispetto agli equivalenti raffreddati ad aria o ad acqua

•Il volume dell'acqua circolante è solo 1/8 di quello di un sistema a fascio tubiero + torre di raffreddamento

•La configurazione controcorrente massimizza l'efficienza dello scambio termico a temperature ambiente elevate

•Ampia gamma di capacità da 450 kW a 3.250 kW, scalabile per carichi industriali di grandi dimensioni

•L'ingombro compatto e il profilo basso semplificano l'installazione e riducono i costi di ingegneria civile

•Preassemblato prima della spedizione per ridurre al minimo la manodopera in loco e i tempi di messa in servizio

•Lunga durata con requisiti di manutenzione minimi e bassi costi del ciclo di vita

Ambito di applicazione

La serie LynxB è progettata per la refrigerazione industriale e il raffreddamento di processo su larga scala dove sono essenziali elevata efficienza termica e affidabilità. Le applicazioni tipiche includono:

•Grandi impianti di conservazione frigorifera e di lavorazione degli alimenti

•Impianti chimici, petrolchimici e farmaceutici

•Sistemi di condizionamento industriale e raffreddamento di processo

•Sistemi di refrigerazione ad ammoniaca e freon

•Raffrescamento distrettuale e gestione termica dei data center

•Qualsiasi applicazione che sostituisce i tradizionali condensatori a fascio tubiero con torri di raffreddamento

Specifiche dei componenti

Ogni condensatore evaporativo in controflusso della serie LynxB include i seguenti componenti attentamente progettati:

Specifiche tecniche

Tutti i modelli sono testati in fabbrica e spediti preassemblati. Valori di potenza della ventola mostrati come avvio/funzionamento (kW) ove applicabile. Le specifiche sono misurate in condizioni nominali standard.

Perché scegliere Lynxcool?

Impianto di produzione proprio: la produzione interna garantisce un controllo di qualità costante e tempi di consegna competitivi.

Design modulare: i moduli standardizzati semplificano la gestione dei pezzi di ricambio e la futura espansione della capacità.

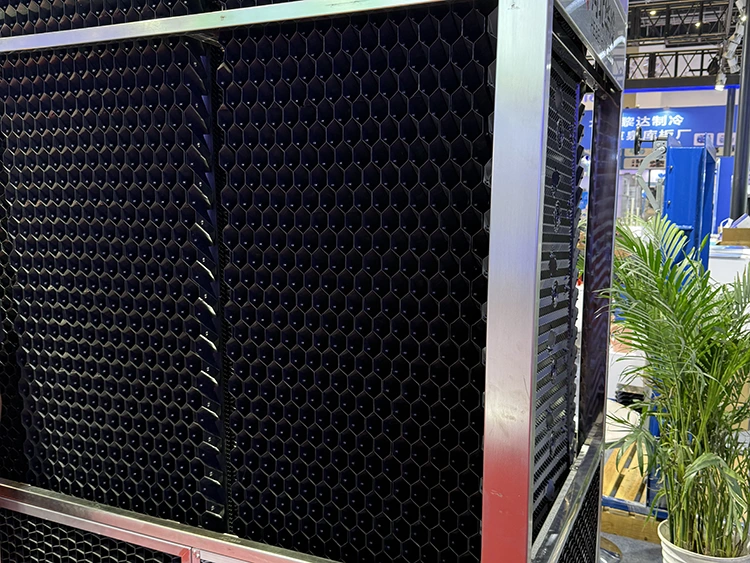

Protezione anticorrosione premium: le bobine zincate a caldo, l'involucro in alluminio-zinco, la vernice sui bordi ricca di zinco e gli eliminatori di gocce in GRP garantiscono una lunga durata con una manutenzione minima.

Consegna preassemblata: le unità vengono spedite completamente assemblate, riducendo significativamente i costi di manodopera in loco e i tempi di messa in servizio.

Domande frequenti

Q1: Cos'è un condensatore evaporativo a flusso contrario?

R: L'aria si muove verso l'alto mentre l'acqua spruzza verso il basso, massimizzando il differenziale di temperatura per una maggiore efficienza. Nei modelli co-corrente (flusso verso il basso) l'aria e l'acqua si muovono nella stessa direzione, garantendo un'efficienza inferiore. LynxB utilizza il controflusso per prestazioni superiori, soprattutto nei climi caldi.

Q2: Quali refrigeranti sono compatibili?

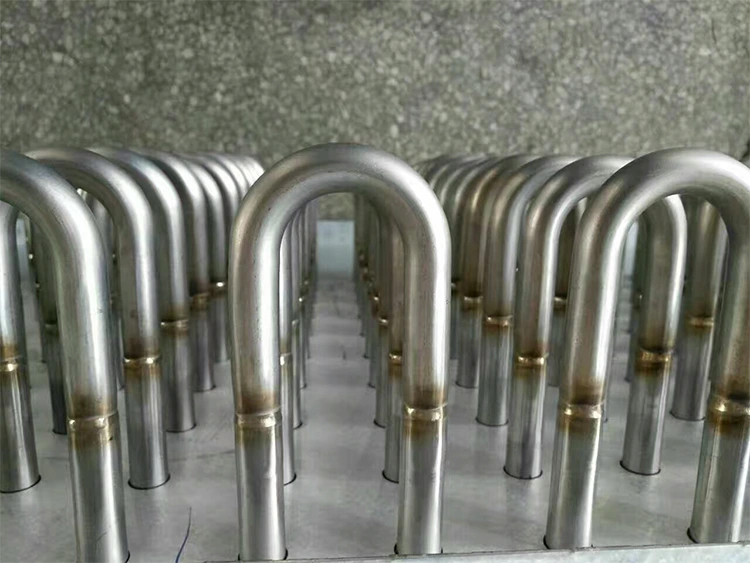

R: Ammoniaca (R-717) e comuni HFC/HCFC (R-22, R-134a, R-404A, R-507). Le bobine sono in acciaio al carbonio saldato ad alta frequenza, zincate a caldo, adatte per l'ammoniaca. Specificare il refrigerante al momento dell'ordine.

Q3: Quanta acqua ed elettricità consuma?

R: Utilizza circa 1/8 dell'acqua di un sistema convenzionale a fascio tubiero + torre di raffreddamento e circa il 50% in meno di elettricità rispetto ai condensatori raffreddati ad aria equivalenti. Il consumo di acqua è elencato nella tabella tecnica di ciascun modello.

Q4: Qual è l'intervallo di temperatura operativa standard?

A: Bulbo secco ambiente da -10 °C a +43 °C, bulbo umido fino a 28 °C. Per condizioni estreme, contattare Lynxcool per la valutazione e la preparazione all'inverno.

Q5: Quali misure anticorrosione sono incorporate nell'unità?

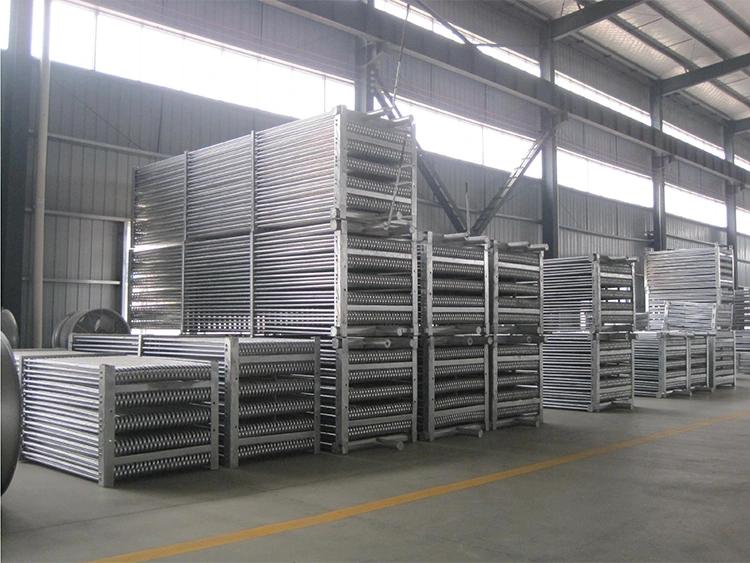

● Bobine: testate a pressione e zincate a caldo

● Cassa: acciaio Al-Zn da 2 mm, bordi tagliati sigillati

● Tubazioni idriche: PVC

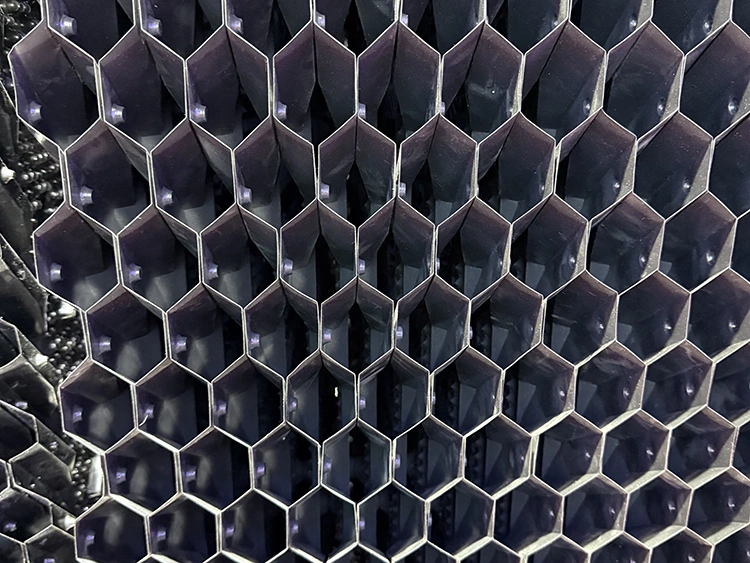

● Eliminatori di gocce: GRP

● Bacino inox opzionale (304/316L) per acqua aggressiva

● Sigillante poliuretanico su tutti i giunti

D6: Come viene mantenuta l'unità e quanto spesso è necessaria la manutenzione?

Manutenzione ordinaria minima. I pannelli laterali consentono l'ispezione delle cinghie, della pompa e del sistema idrico senza arresto. Attività annuali: tensione del nastro, pulizia vasca/riempimento, controllo ugelli ed eliminatori, ispezione anticalcare elettronico.

Q7: Quale trattamento dell'acqua è richiesto?

Mantenere il pH tra 7 e 8,5, il dosaggio dei biocidi e lo spurgo. Disponibile inibitore anticalcare elettronico opzionale. L'acqua dura può richiedere un addolcimento a monte.

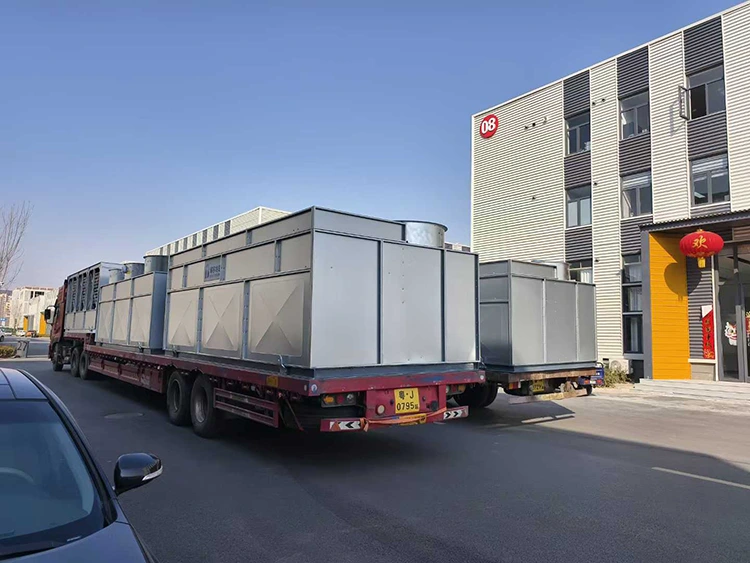

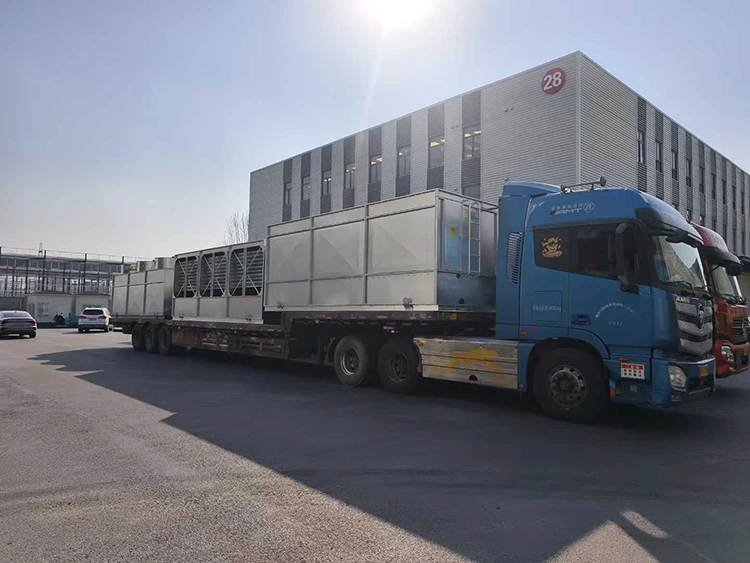

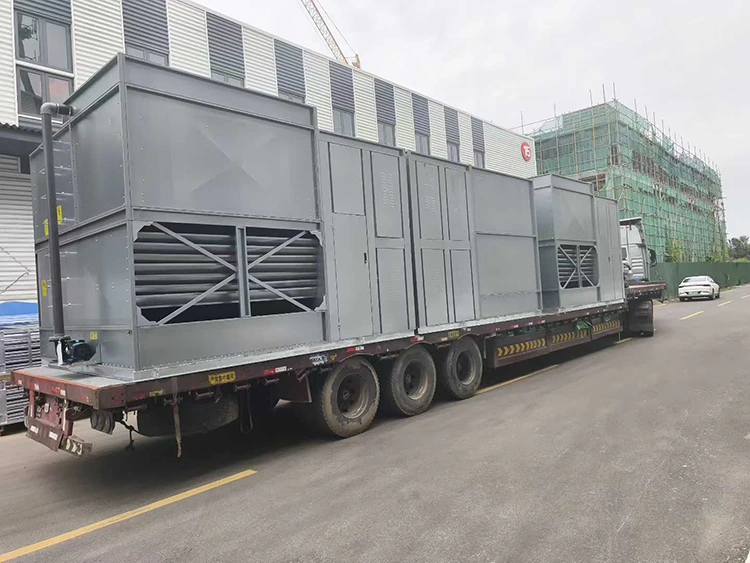

Q8: Come viene spedita e installata l'unità in loco?

Unità completamente assemblate e testate. Sul posto: posizionare sul tappetino, collegare il refrigerante, l'acqua e l'elettricità. I modelli di grandi dimensioni potrebbero richiedere una gru: verificare con Lynxcool.

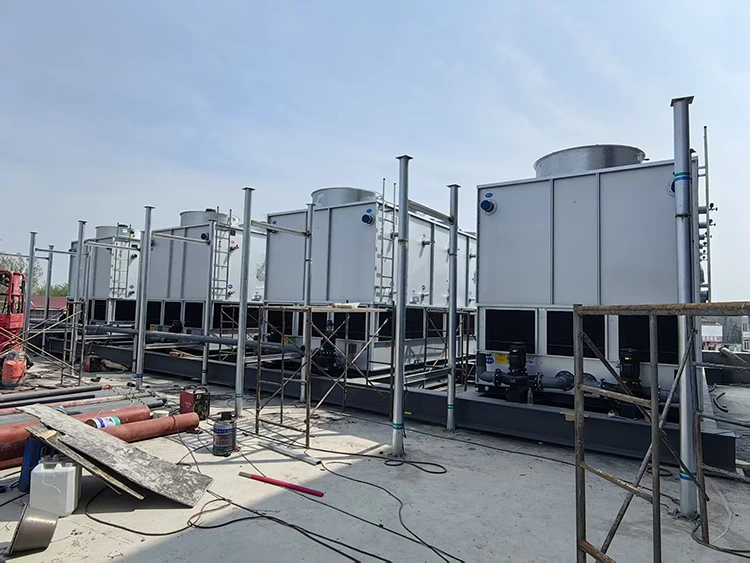

Q9: È possibile personalizzare la capacità o utilizzare più unità in parallelo?

SÌ. Standard: 450–3.250 kW per unità. Più unità possono funzionare su un'intestazione comune per una maggiore capacità. Disponibili dimensioni personalizzate: forniscono carico termico, bulbo umido e temperatura di condensazione.

Q10: Quale garanzia e supporto post-vendita fornisce Lynxcool?

Garanzia standard di 18 mesi dalla messa in servizio o 24 mesi dalla spedizione (a seconda di quale sia la prima), che copre i difetti di fabbricazione. Parti soggette ad usura escluse. Lynxcool fornisce partner di assistenza, pezzi di ricambio e supporto esteso opzionale.
